DN/OD 50
Is tomhas seachtrach aonfhoirme i gcóras píopaí draenála tí é DN/OD 50. Rangaíonn an chatagóir seo píobáin, lúbanna, craobhóga, soicéid, rónta, haistrithe agus earraí breise a bhaineann le DN 50 nó DN/OD 50.
DN/OD 50 a thuiscint agus an píosa cuí a aithint
Is tomhas do phíobáin draenála agus do phíosaí foirmithe é DN/OD 50, le méid ainmnithe de 50 milliméadar. Cuidíonn sé chun píobáin, soicéid, lúbanna, craobhóga, plugaí agus píosaí nascachta a thagairt don bhuntomhas céanna. Mar sin tá roinnt codanna éagsúla sa chatagóir seo, agus gach ceann acu ag déanamh tasc ar leith laistigh de líne: píobáin dhíreacha a iompraíonn sruthlínte díreacha, lúbanna a athraíonn treo, craobhóga a roinneann an bealach, soicéid a nascann, muinchillí agus fáinní rónta a scarann na dromchlaí nasctha, agus plugaí a dhúnann críocha na soicéad.
Tosaítear an roghnú ar an gcóras atá ann cheana. Ní féidir píopa HT díreach DN 50 a chur le gach píopa ó chóras tomhais eile go huathoibríoch. Dá bhrí sin, ní mór a fháil amach ar dtús an bhfuil an chuid nua bunaithe ar DN/OD 50 freisin, nó an bhfuil laghdú, nasc sifon, nipeall do phíopa miotail nó muineál teastaíonn. Tá cineálacha táirgí faoi leith sa chatagóir chuige sin. Is minic a leor súil a chaitheamh ar ainm iomlán an táirge leis an roghnú a chúngú, mar luaitear ann an tomhas, an uillinn, an fad, an t-ábhar nó ainm an chórais.
Tomhais a léamh i gceart
An trastomhas seachtrach, an méid ainmnithe agus naisc laghdaithe
Sonraíonn an scríobhneoireacht DN/OD 50 an tomhas tábhachtach de 50 milliméadar. Tagann sonruithe laghdaithe chun cinn freisin, mar shampla DN 50/40 nó DN/OD 50/40. Tá luach níos lú ag na táirgí sin ag críocha amháin nó ag nasc amháin. Tá píosa foirmithe den sórt sin úsáideach nuair is gá sruthlíne 50 mm a nascadh le nasc 40 mm. Baineann an rud céanna le laghduithe go 32 milliméadar, atá liostáilte sa chatagóir seo mar tháirgí ar leith.
Nuair a dhéantar píosa atá ann a chur i gcomparáid, tá fhoirm iarbhír an naisc ríthábhachtach: tá dhá thaobh soicéad ag soicéad dúbailte, foirm soicéid níos faide ag soicéad fada, cuirtear soicéad a chuirtear air thar chríoch an phíoba, agus soláthraíonn soicéad sleamhnáin nasc ina dtugtar cead bogadh. Taispeántar na difríochtaí seo in ainm an táirge agus mínítear conas a shuítear an píosa go meicniúil.
Sruthlínte díreacha
Tá píobáin HT sa chatagóir seo liostáilte i leaganacha de 250, 500, 750, 1000, 1500 agus 2000 milliméadar. Oireann píosaí níos giorra do spásanna cúng, agus laghdaíonn leaganacha níos faide líon na n-alt ar shruthlíne dhíreach.
Athrú treo

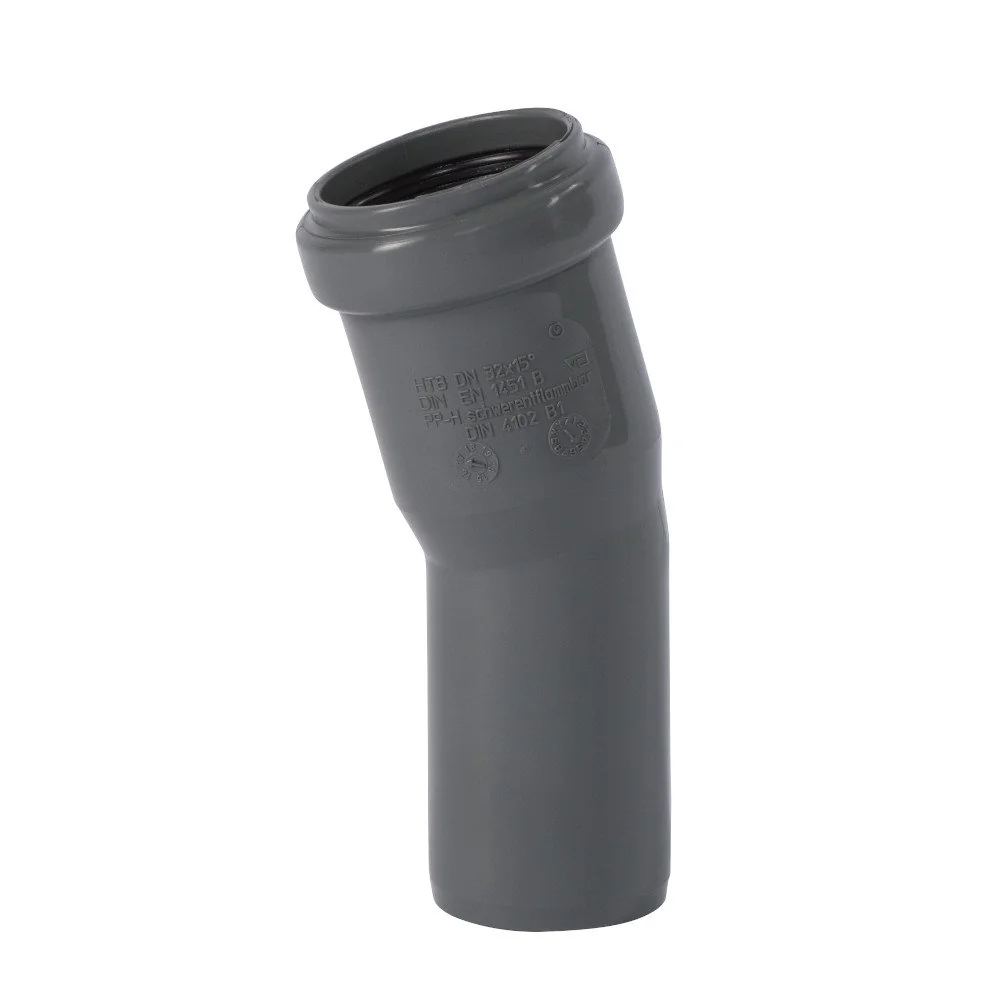

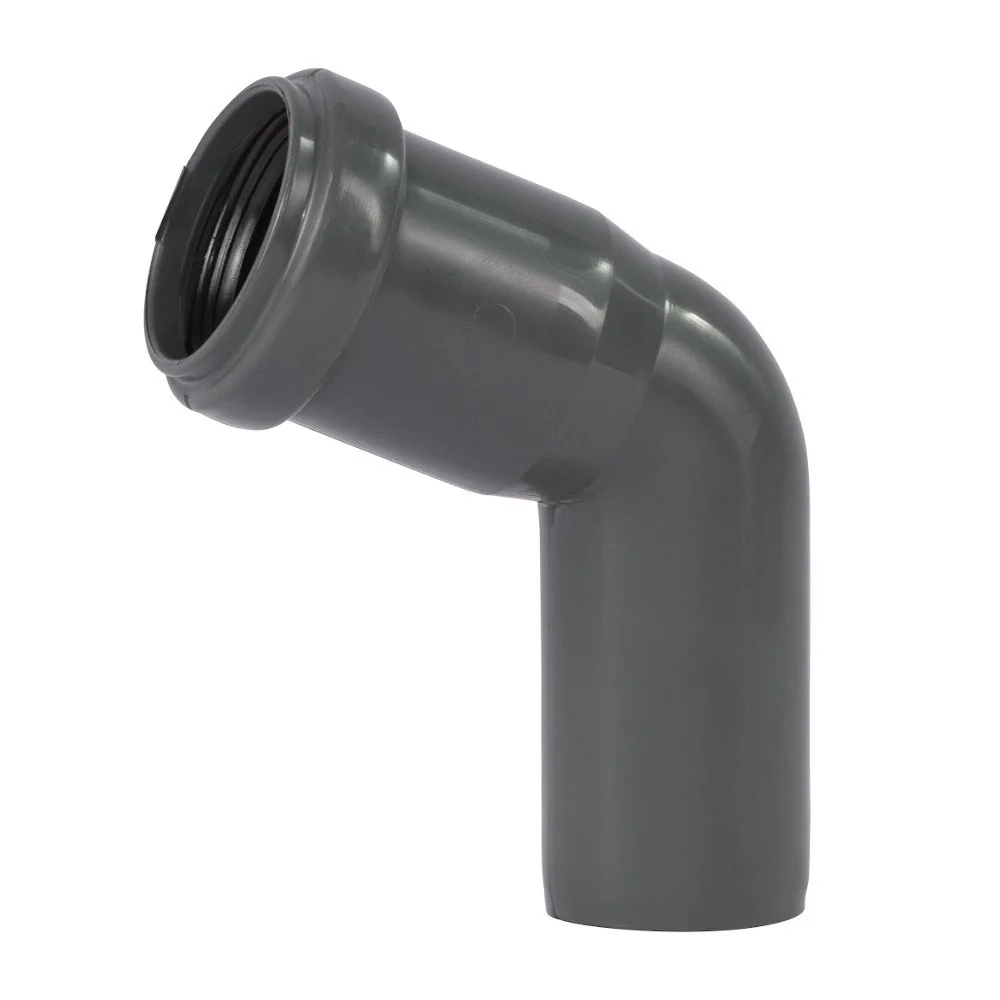

Tá lúbanna ar fáil ag 15, 30, 45, 67 agus 87 céim. Cinneann an uillinn luaite cé chomh láidir agus a athraítear treo na líne. Athraíonn uillinneacha beaga an treo de réir a chéile, agus stiúrann uillinneacha móra níos mó suas nó ar aghaidh thaobhach.
Craobhóga

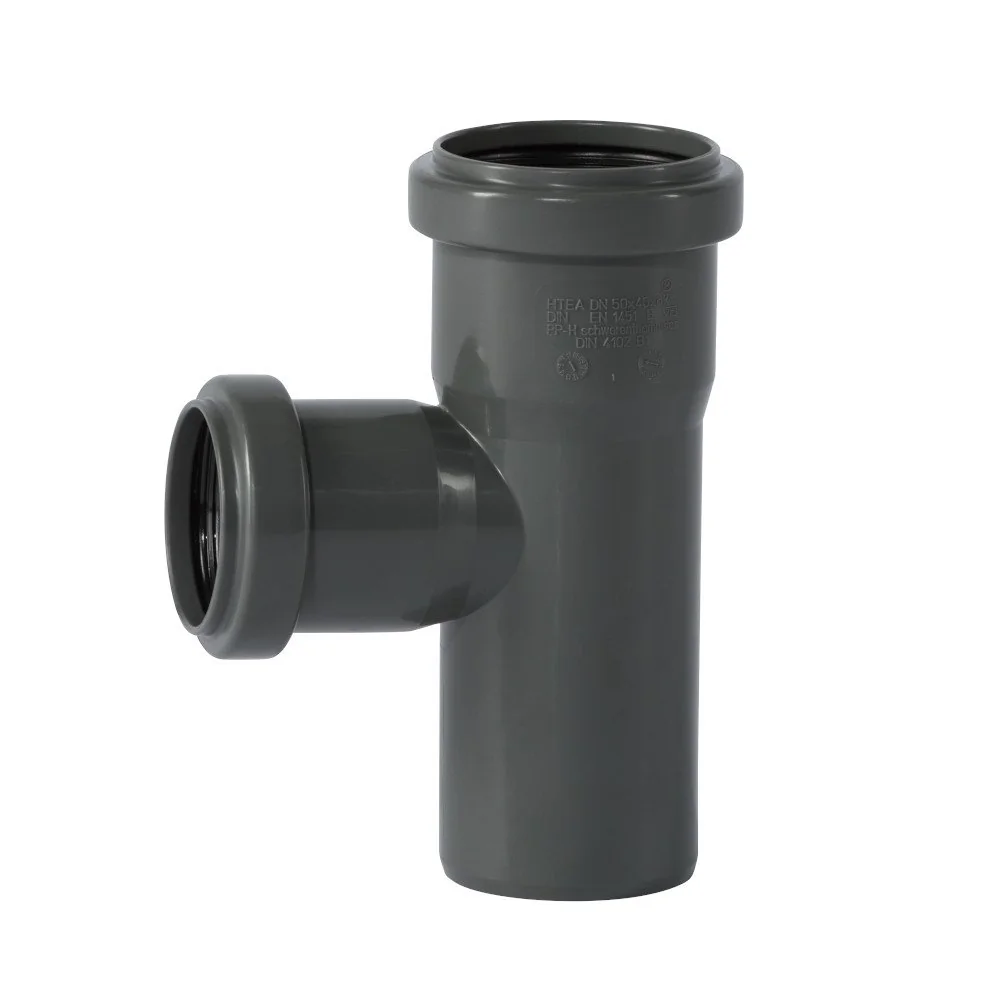

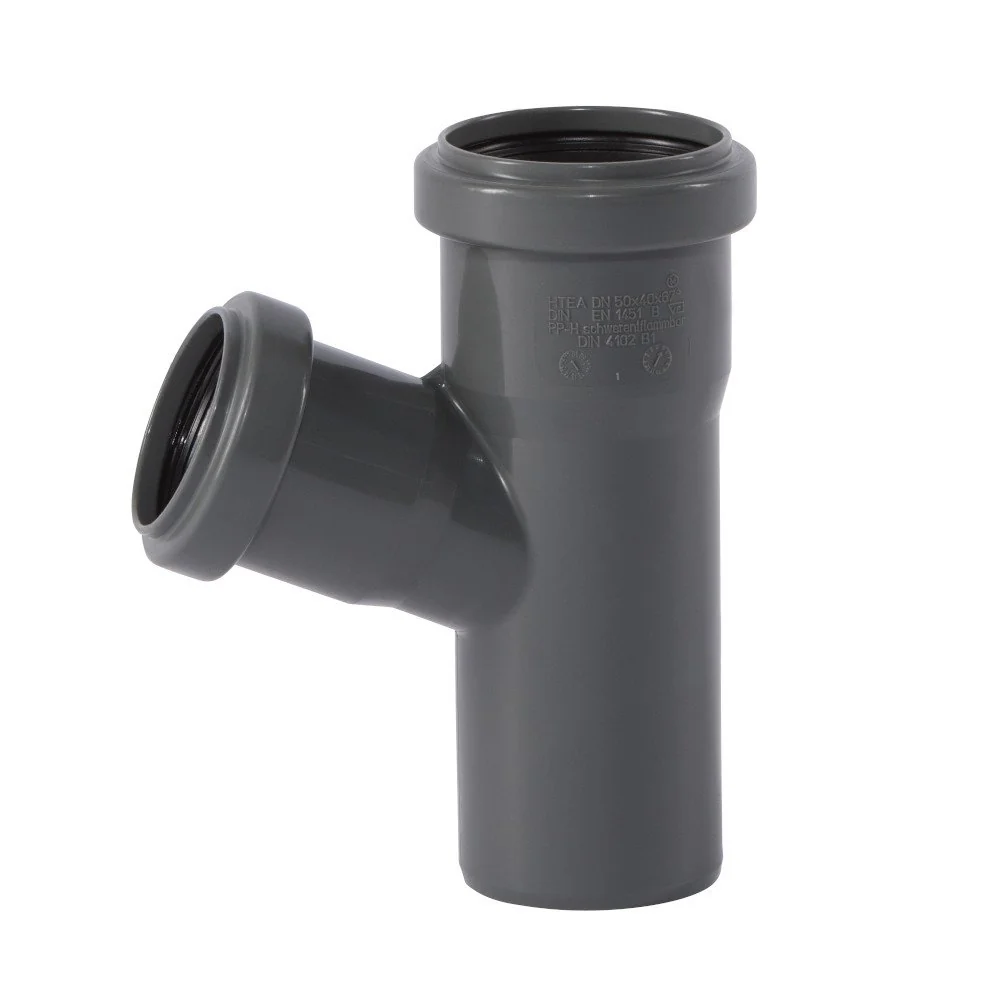

Le haghaidh brainseacha, tá craobhóga agus craobhóga dúbailte ar fáil. Luaitear ina n-ainmneacha, mar shampla, 50/50/50, 50/40 agus leaganacha ag 67 agus 87 céim. Mar sin is féidir a léamh cén phríomhdhimensiún agus cén dhimensiún amach as a chéile a thagann le chéile.
Faid píoba a phleanáil
Cuireann an fad isteach ar an spás atá riachtanach agus ar líon na nasc araon. Oireann píopa 500 milliméadar do cheantair dlúithe, ach clúdaíonn píopa 1000 milliméadar níos mó faide le nasc amháin níos lú. Le haghaidh faid níos mó, tá leaganacha de 1500 agus 2000 milliméadar liostáilte. Más rud é go gcomhcheanglaítear roinnt codanna, ba chóir na tomhais atá ar fáil a chur i gcoinne an faid atá ann agus a mheabhrú go dteastóidh spás breise ó gach soicéad.
Tá meáchain shonracha sna cártaí táirgí: luaitear 0,18 kg le haghaidh an phíoba 500 milliméadar, 0,24 kg don phíopa 750 milliméadar, 0,31 kg don phíopa 1000 milliméadar agus 0,45 kg don phíopa 1500 milliméadar. Cuidíonn na luachanna seo le comparáid idir modhanna láimhseála, ach ní innseann siad faoi leaganacha eile nach bhfuil sonrú dá gcuid féin acu.
Píosaí foirmithe a roghnú de réir taisc
Nascadh, laghdú agus dúnamh
Nascann soicéid dhá chríoch phíoba. Glacann soicéad dúbailte DN/OD 50 an bhuntomhas céanna ar an dá thaobh. Déanann soicéad fada DN/OD 50 idirdhealú trí fhoirm fhada soicéid, soicéad a chuirtear air trí phrionsabal an tsuiteála air, agus soicéad sleamhnáin trí shleamhnú thar chríoch an phíoba. Nuair a thagann dhá trastomhas le chéile, tá laghduithe 50/40 agus 50/32 ar fáil, lena n-áirítear leagan giorra de laghdú HTsafeR 50/40.

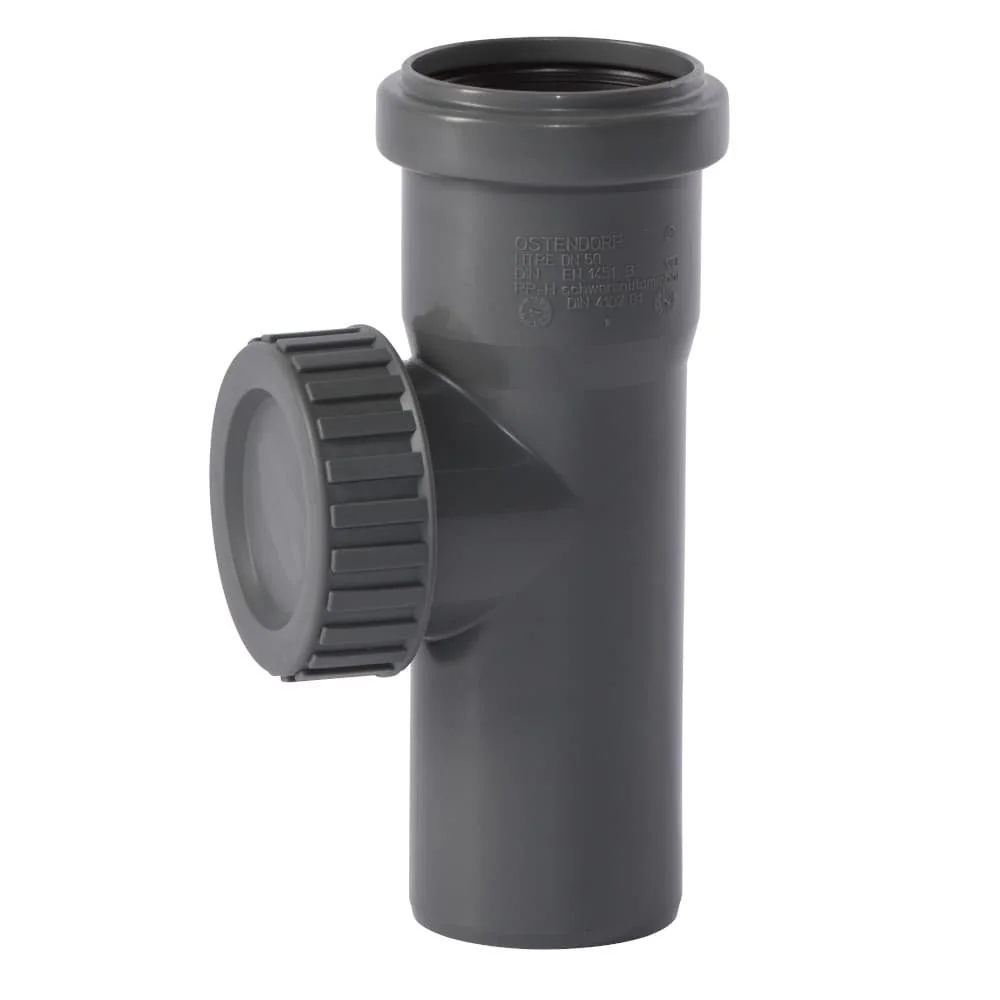

Úsáidtear pluga soicéad DN 50 chun soicéad a dhúnadh. Tá sé tábhachtach go háirithe nuair nach n-úsáidtear líne ullmhaithe go fóill nó nuair a leanfaidh nasc níos déanaí. Le haghaidh rochtaine glantacháin, tá píopa glantacháin DN 50 ar leith ann. Luaitear ar a chárta cothabháil shimplí, liopa rónta trí huaire agus rón NBR in-athsholáthair.
Haistrithe agus naisc shifon

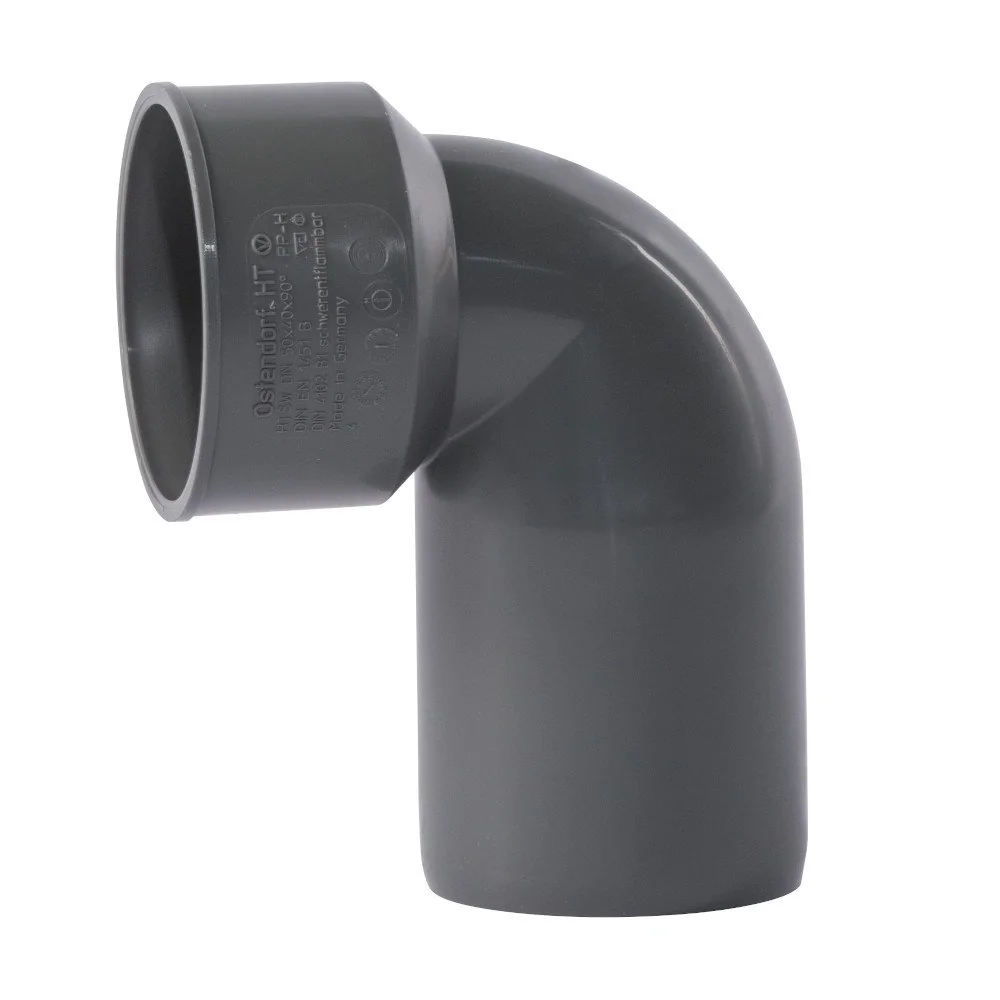

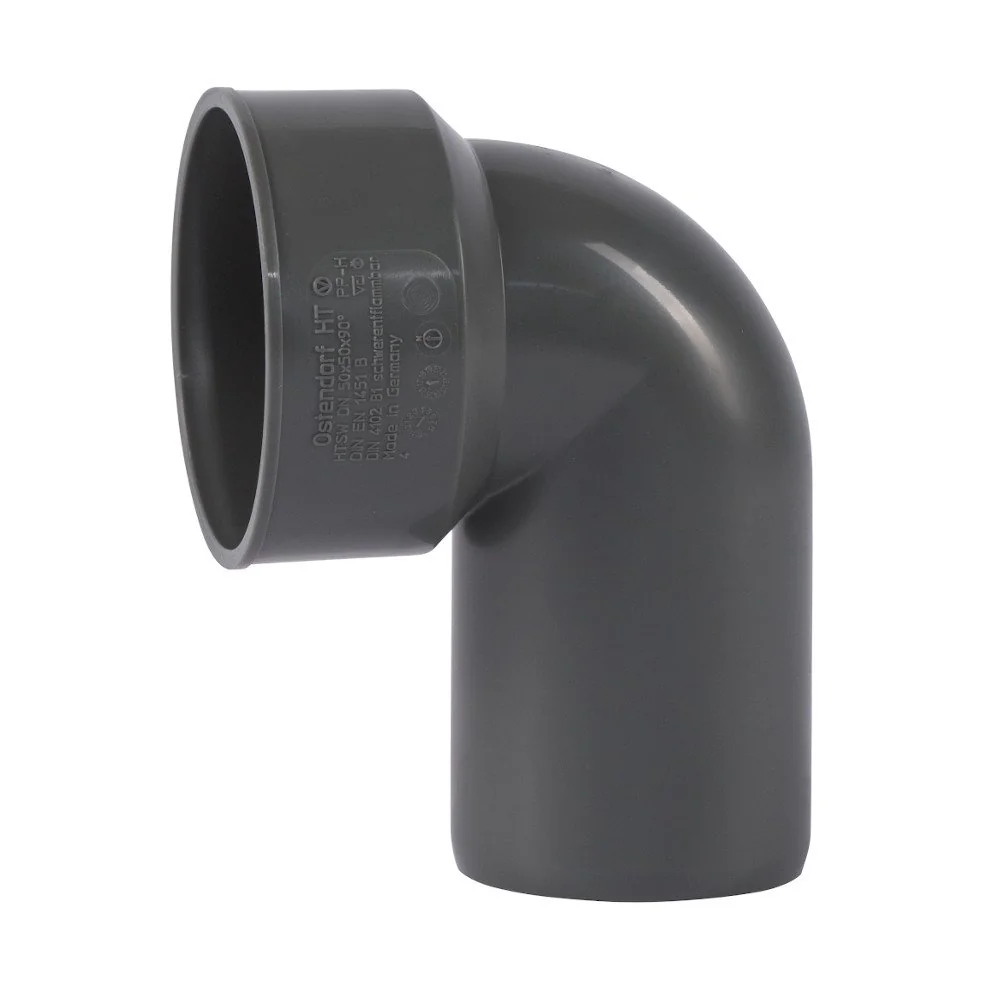

Chomh maith le píosaí foirmithe taobh istigh den dhimensiún 50 mm, tá réitigh aistrithe sa chatagóir. Tá nipeall le liopa rolla DN/OD 50 liostáilte mar nascóir do phíopa miotail le sonrú 1 1/4. Luaitear an cineál céanna i dtáirge eile go sainráite mar aistriú ó phíopa miotail. Le haghaidh naisc le iarann dhoirte, tá nasc HTsafeUG DN/OD 50 ann. I raon na sifon tá píosaí naisc agus uillinneacha le 50/50 nó 50/40; luaitear polapróipiléin agus úsáid do phíobáin phlaisteacha agus miotail ar roinnt cártaí.

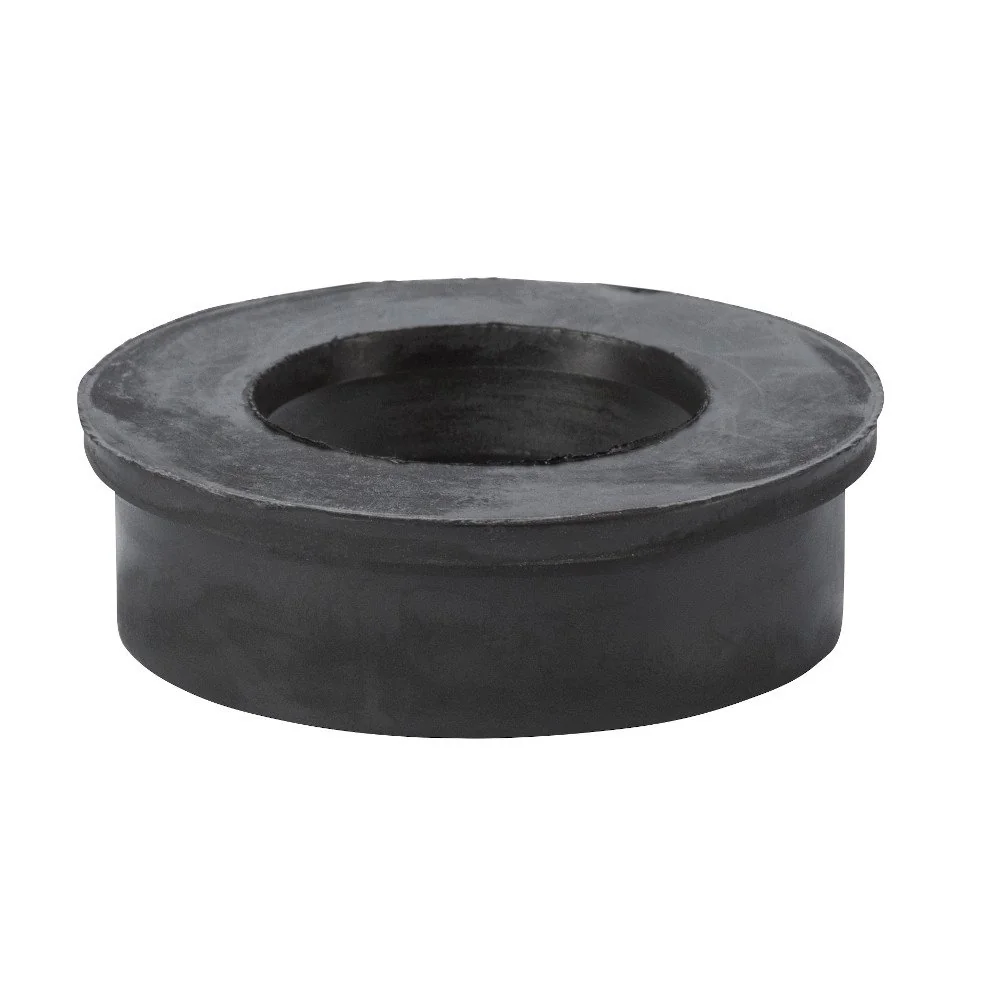

Taispeántar muinchillí rubair ar leithligh freisin. Curítear síos ar an leagan HTsafeGM mar DN 50/30, agus tá DN 50 nó DN50/40 ar mhuinchillí eile. Chomh maith leis sin, tá táirg dar teideal rón NBR frith-cholaigh DN50 agus alt faoi athrú fáinne séalaithe DN50. Tá an scarúnta seo cabhrach nuair nach ndéantar ach an séalú idir dhá chomhpháirt a athnuachan, agus ní an córas píoba féin.
Uillinneacha agus brainseacha a shocrú
Athraíonn lúb treo na líne, agus osclaíonn craobhóg arm taobhach. Tá an leagan 15 céim beartaithe le haghaidh athrú beag treo, cuireann lúbanna 30 agus 45 céim athruithe meánacha ar fáil, agus cruthaíonn na leaganacha 67 agus 87 céim athruithe soiléire. I gcás craobhóg, tá an péire dimensiún chomh tábhachtach leis an uillinn: nascann DN50/40 príomhdhimensiún 50 mm le hamachán 40 mm, agus d’fhéadfadh craobhóga dúbailte 50/50/50 dhá hamachán den tomhas céanna a sholáthar.
Dá bhrí sin, is fiú an pointe a shocrú ar dtús inar cheart an dara sruthlíne a nascadh. Ina dhiaidh sin is féidir an uillinn chuí a roghnú. Tá craobhóg dhúbailte úsáideach nuair is gá dhá shreabhadh isteach a chur le chéile ag an áit chéanna. Leor craobhóg shimplí nuair nach gcruthaítear ach aon arm breise amháin.
Tomhais comharsanachta i gcomparáid
DN/OD 40
Baineann an leathanach comharsanachta seo le tomhas 40 milliméadar. Tagann sí chun cinn in ainmneacha táirgí sa chatagóir seo mar luach laghdaithe ar phíosaí foirmithe 50/40.
Féach DN/OD 40
DN/OD 75
Tá an méid seo, lena tagairt 75 milliméadar, idir na tomhais chomharsanachta a chuirtear i gcomparáid anseo.
Féach DN/OD 75
DN/OD 110
Úsáideann an leagan seo tagairt 110 milliméadar agus is duine de na tomhais chomharsanachta níos mó í.
Féach DN/OD 110
DN/OD 32
Tá tagairt 32 milliméadar ag an méid comharsanachta seo agus feictear é sa chatagóir seo mar spriothomhas laghdaithe.
Féach DN/OD 32
Ceisteanna coitianta faoi DN/OD 50
Cén fhaid atá ar fáil le haghaidh DN/OD 50?
Luaitear 150, 250, 500, 750, 1000, 1500 agus 2000 milliméadar sa liosta táirgí. Níl gá go mbeidh gach fad ar fáil sa leagan táirge céanna. Tá na tomhais níos lú tábhachtach do phíosaí oiriúnaithe gearra, agus is féidir na tomhais méadraithe a úsáid do rannóga díreacha níos faide.
Conas a roghnaím idir 67 agus 87 céim?
Seasann an dá uillinn do athruithe éagsúla treo. Stiúrann craobhóg 87 céim an ghéag thaobhaigh ar neantós níos géire, agus cruthaíonn píosa 67 céim treo níos cothrománaí. Leanann an cinneadh cúrsa na sruthlíne atá le nascadh agus an spás ag an nasc.
Cathain is fiú laghdú 50/40 a úsáid?
Is fiú í a úsáid nuair is gá taobh DN 50 a nascadh le nasc DN 40. Tá laghdú gnáth-HHTsafeR 50/40 agus leagan giorra de liostáilte sa chatagóir. Le haghaidh aistrithe go 32 milliméadar, tá laghdú DN 50/32 ann chomh maith.
Cé na píosaí atá beartaithe le haghaidh aistrithe go miotal nó go taisce?
Tá nipeallaí le liopa rolla DN/OD 50 liostáilte do phíopa miotail, lena n-áirítear leagan le sonrú 1 1/4. Le haghaidh taisce, tá nasc HTsafeUG DN/OD 50 ann. I raon na sifon, luaitear ar chártaí táirgí píosaí naisc do phíobáin miotail agus plaisteacha.
Cad a dhealaíonn muinchillí, rónta NBR agus fáinní séalaithe?
Is píosaí naisc ar leith iad muinchillí rubair, mar shampla HTsafeGM DN 50/30 nó leaganacha DN 50 agus DN50/40. Úsáidtear NBR i mbreiseáin táirgí le haghaidh rónta in-athsholáthair, agus luaitear táirg ar leith mar rón NBR frith-cholaigh DN50. Pléann alt ar leith athrú fáinne séalaithe DN50.
Cé píosa foirmithe a chabhraíonn le rochtain ar chothabháil?
Chuige sin, tá an píopa glantacháin DN 50 san áireamh sa chatagóir. Curítear síos ar a chárta táirge ar chothabháil shimplí, liopa rónta trí huaire, rón NBR in-athsholáthair agus suiteáil shimplí.
Achoimre ghairid le haghaidh roghnú táirgí
- Fiosrú an bhuntomhas ar dtús: bainfidh táirgí an leathanaigh seo le DN 50 nó DN/OD 50, agus taispeánann sonruithe laghdaithe mar 50/40 nó 50/32 codanna níos lú.
- Ansin scar an fheidhm: déanann píobáin dhíreacha, lúbanna, craobhóga, soicéid, plugaí, píobáin ghlanacháin, muinchillí, fáinní séalaithe agus haistrithe tascanna éagsúla.
- Ina dhiaidh sin, cuir foirmeacha naisc i gcomparáid: is foirmeacha tógála sainmhínithe ar leith iad soicéad dúbailte, soicéad fada, soicéad a chuirtear air agus soicéad sleamhnáin.
- Socraigh an uillinn agus an fad ar deireadh: is iad 15, 30, 45, 67 agus 87 céim na huillinneacha liostáilte; téann na faid píoba liostáilte ó 150 go 2000 milliméadar.
