Fitings brúite, brú-suíocháin agus snáithe
Bunaíonn fitings brúite, brú-suíocháin agus snáithe nasc idir piopaí comhchodacha, cuireann siad brainse ar fáil, treoraíonn siad píblínte thart ar chúinní nó cruthaíonn siad aistriú snáithe. Braitheann an rogha cheart ar thrastomhas an phíopa, ar thiús an bhalla, ar an nasc agus ar an teicníocht suiteála.
Cinneann an córas agus an cineál píopa

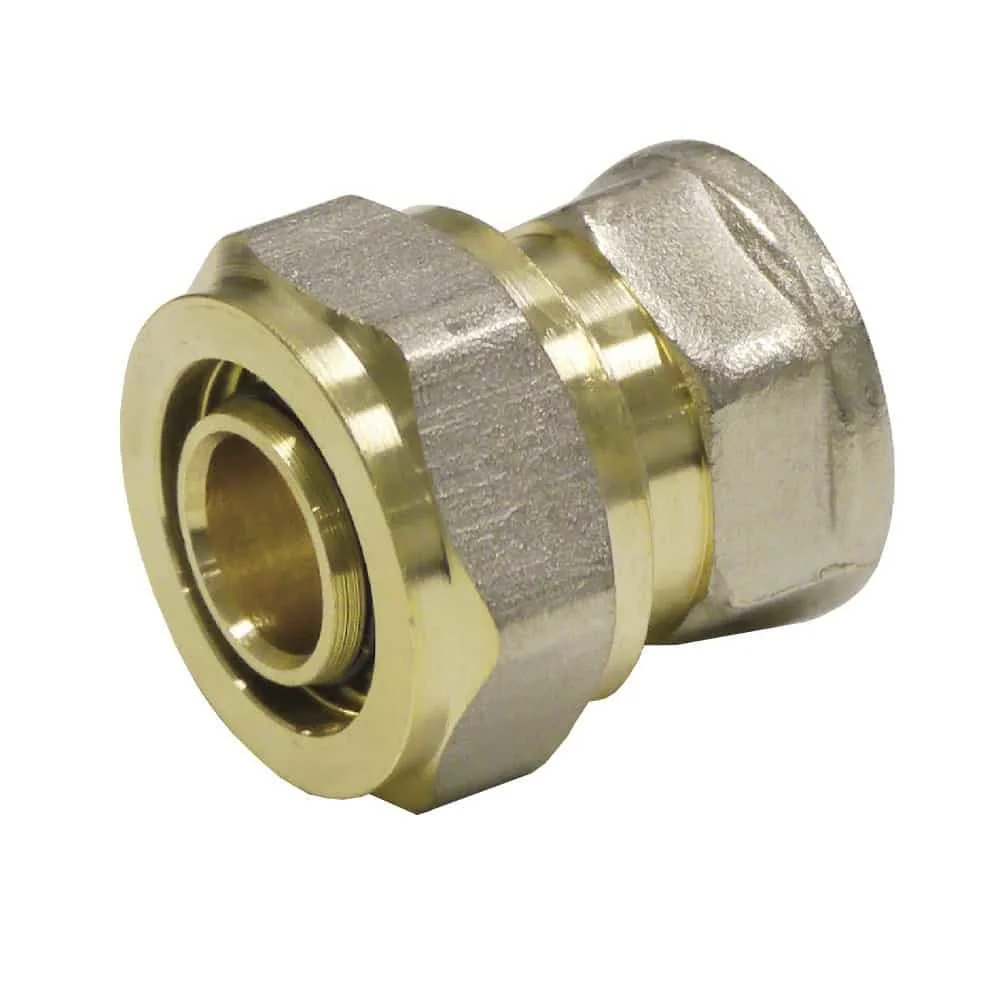

Tosaíonn an ceangal leis na sonraí a mheas: cén trastomhas atá ann, cén tiús balla atá ar an bpíopa, agus cén nasc ba mhaith leat a chruthú? Tá fitings sa chatagóir seo do mhéideanna coitianta píopa ilchiseal agus comhchodacha ó 14 x 2 trí 16 x 2, 20 x 2 agus 26 x 3 go dtí 32 x 3. Léiríonn sonraí an táirge an aistriú go soiléir, mar shampla fiting snáithe le fáinne geimhle 16x2 agus Eoracón do 3/4 orlach, ceangal fiting snáithe 26 mm le snáithe seachtrach 1 orlach, nó fiting aistrithe 32 mm le snáithe isteach 1 orlach.

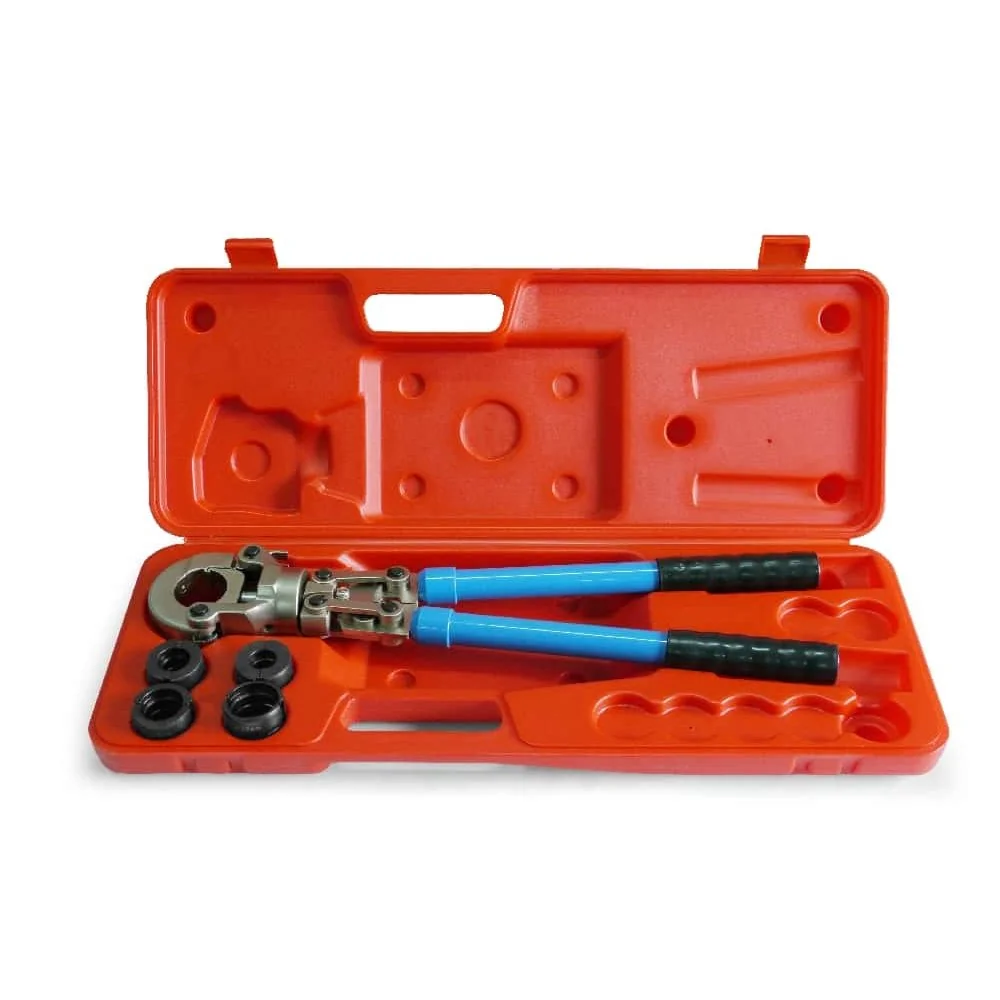

Is é an córas an dara pointe. Nascfar fiting brúite leis an mbrú-uirlis agus an cúngú ceart. Úsáididh fiting snáithe nasctha snáithe inbhainte. De réir sonraí an táirge, déanann fiting brú-suíocháin ceangal a dhéantar gan uirlis bhrúnna. Dá bhrí sin, d'fhéadfadh dhá fhitings den trasna céanna a bheith ag teastáil uirlisí agus ullmhúchán difriúla. Sula ndéanfar síneadh, ba cheart sraith, cúngú, slabhra tomhais agus cineál naisc a chur i gcomparáid.

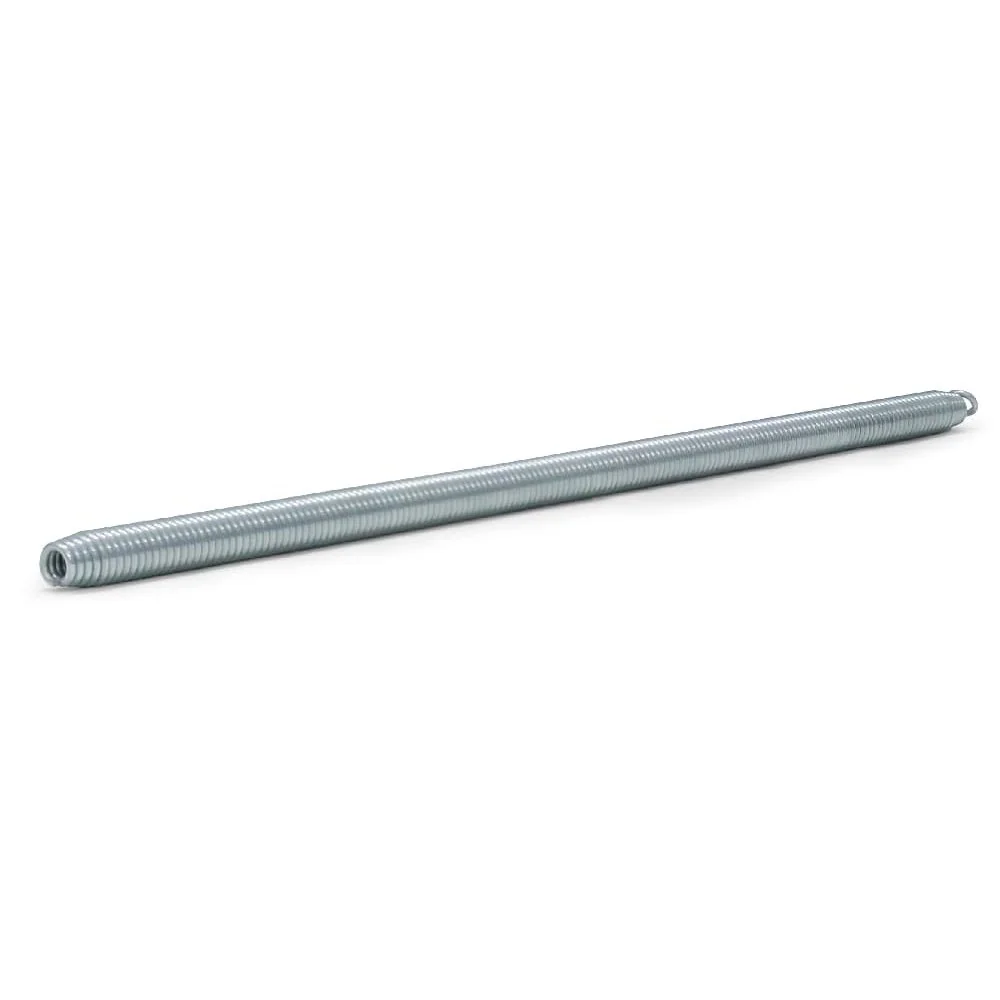

I go leor tionscadal, áirítear leis an ullmhú siosúr píopa do phlaisteach agus píopa ilchiseal compóisteach chomh maith le spriongláin lámhaireachta istigh chun an píopa a lúbadh. Tá an dá rud sa chatagóir seo.
Ceangal brúite

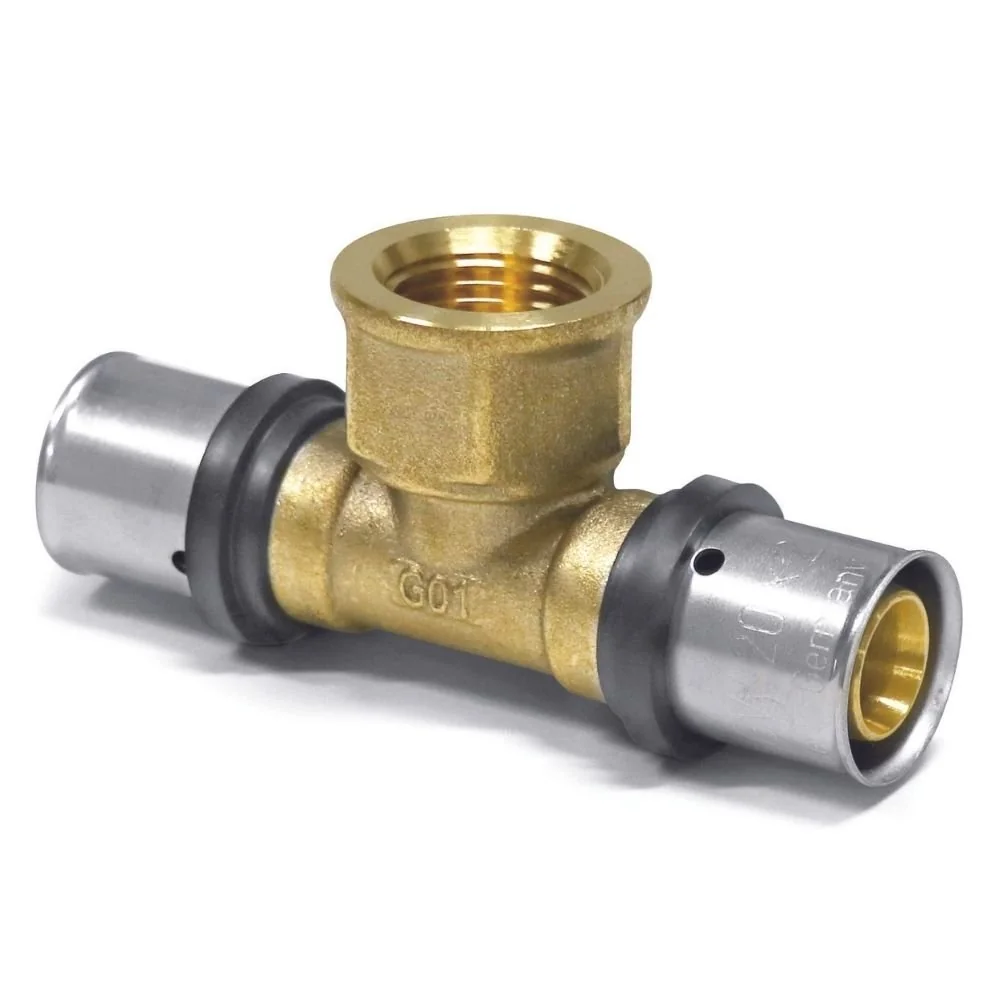

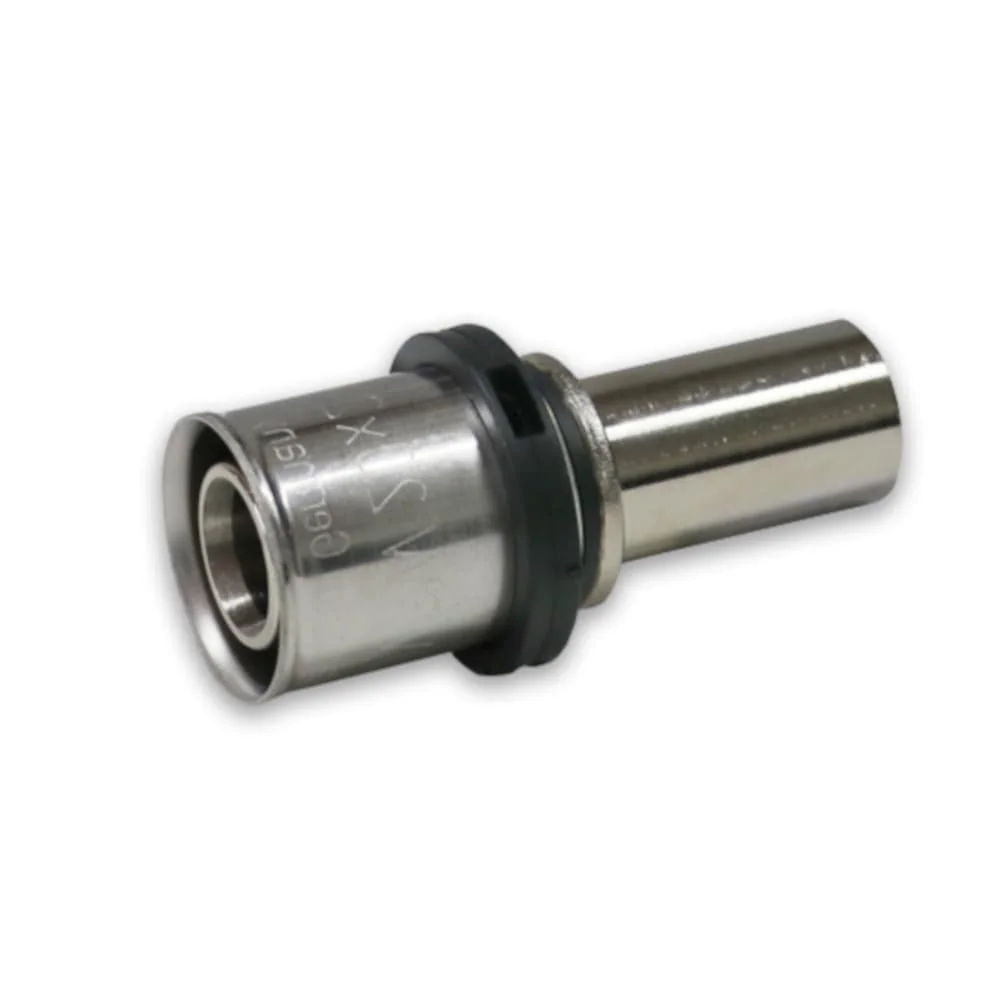

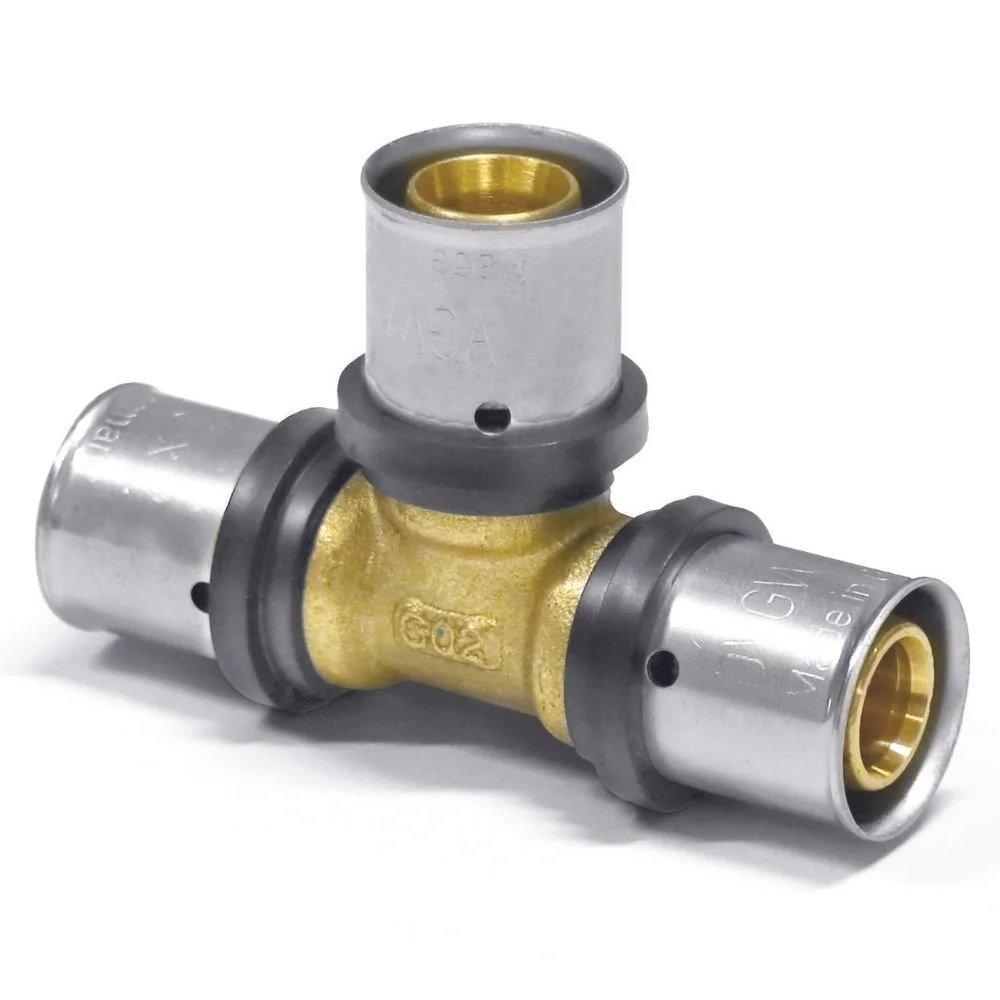

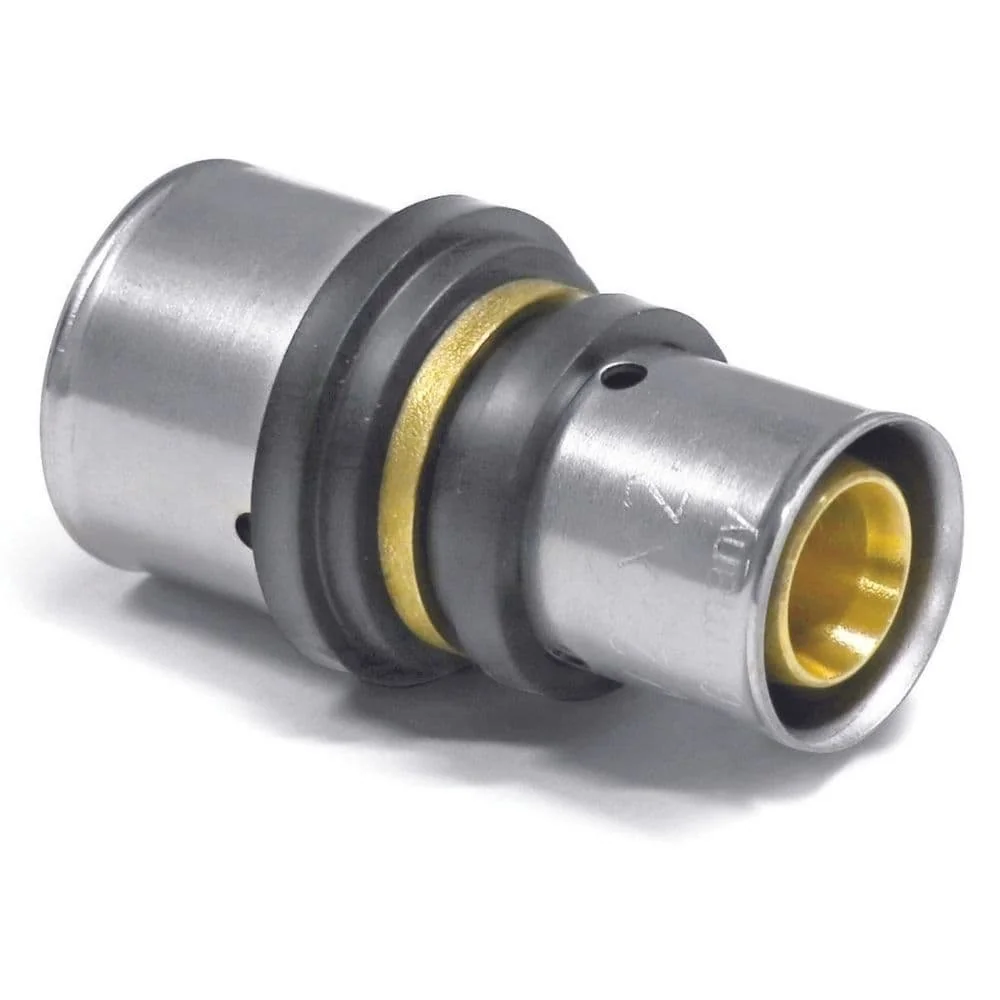

Nascaíonn fiting brúite an píopa agus an píosa cruthaithe trí bhrú. Tá nascthaí, T-phíosaí, aistrithe, uillinneacha, uillinn bhalla agus comhla liathróide sa chatagóir i méideanna ar nós 20 x 2, 26 x 3 agus 32 mm. Téann T-phíosaí laghdaithe le trastomhsanna éagsúla le chéile.
Snáithe nó brú-suíocháin

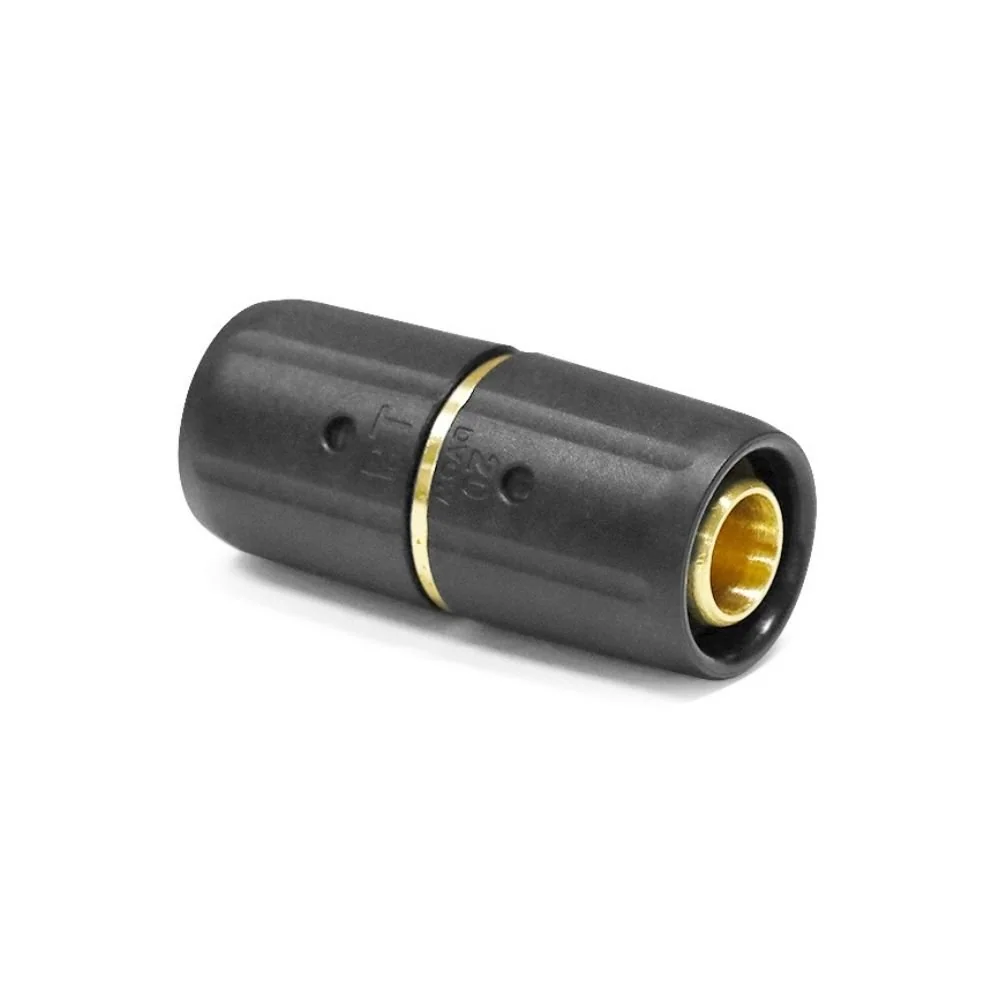

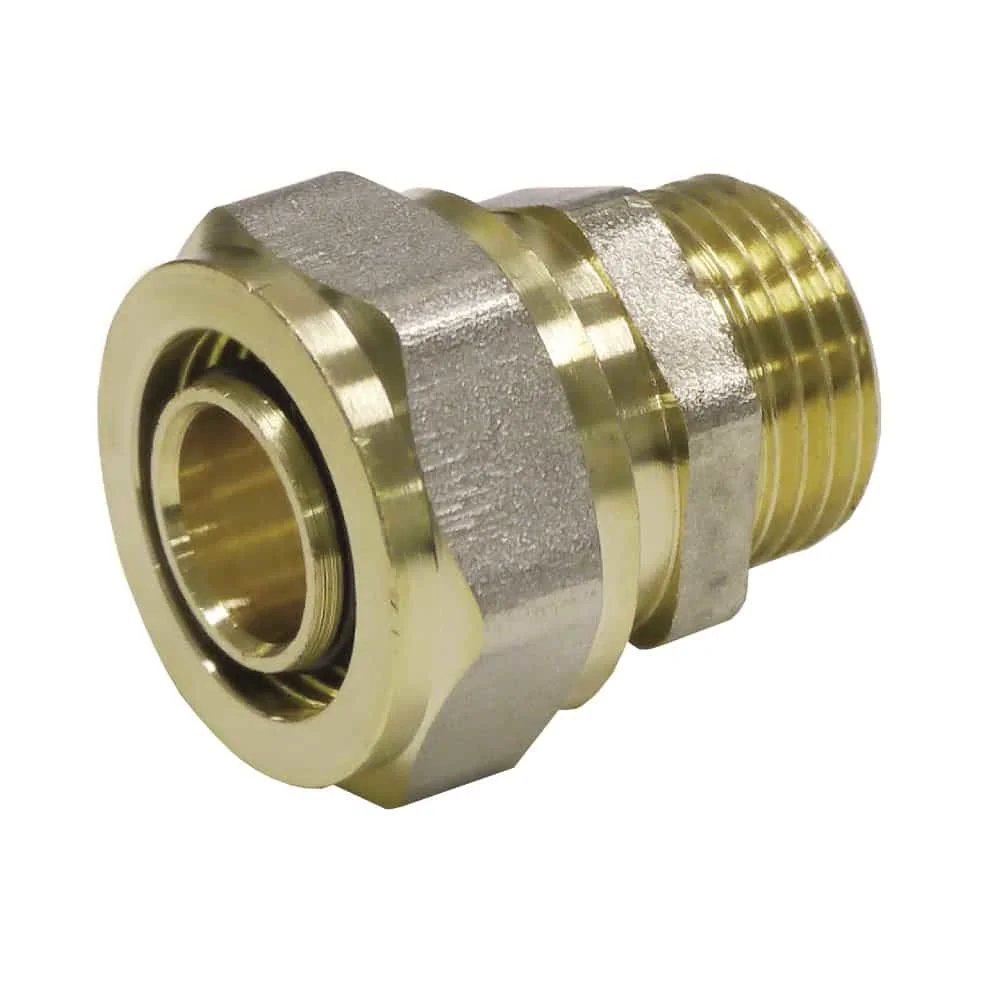

De réir cur síos an táirge, is féidir fitings snáithe a shuiteáil gan uirlis bhrúnna. Áirítear leo nascthaí le snáithe seachtrach nó istigh, T-phíosaí, uillinneacha, uillinn bhalla agus tapaí. Ciallaíonn fitings brú-suíocháin ceangal gan uirlis i 16 mm nó 20 mm.
Cruthanna agus tascanna

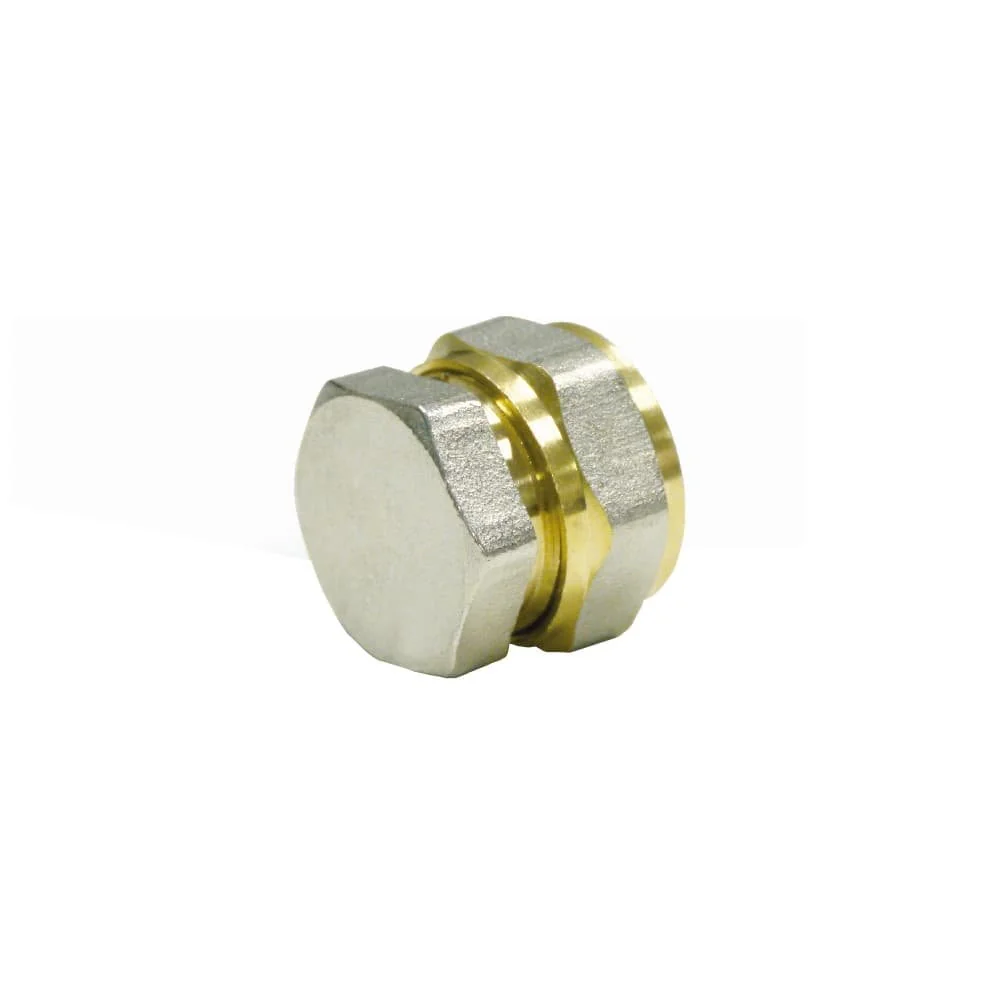

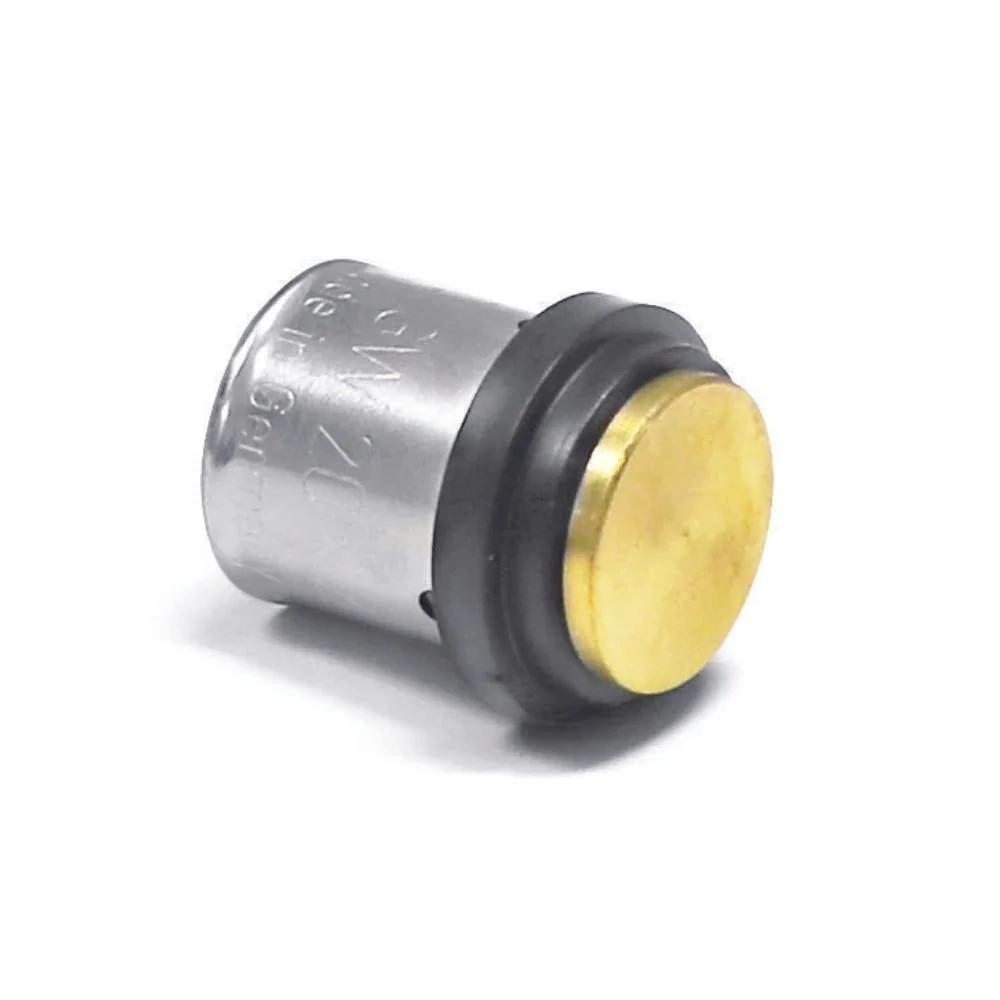

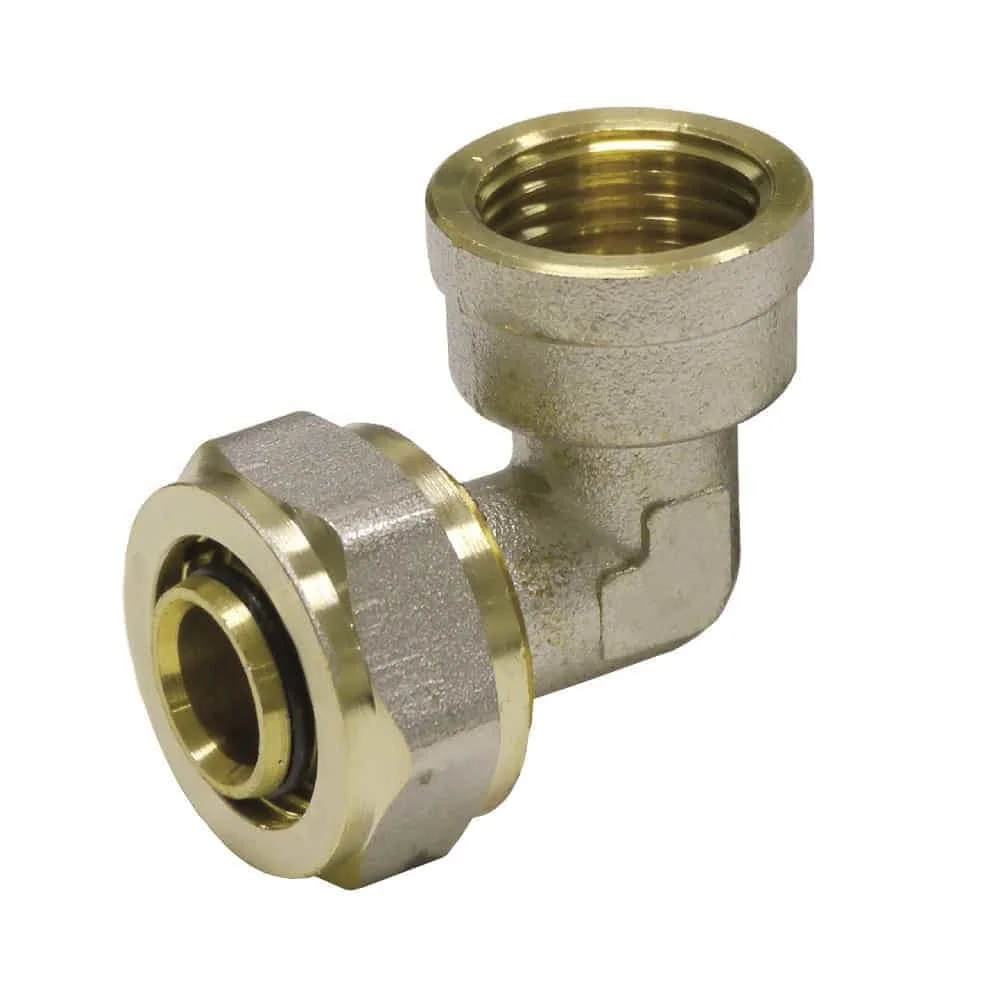

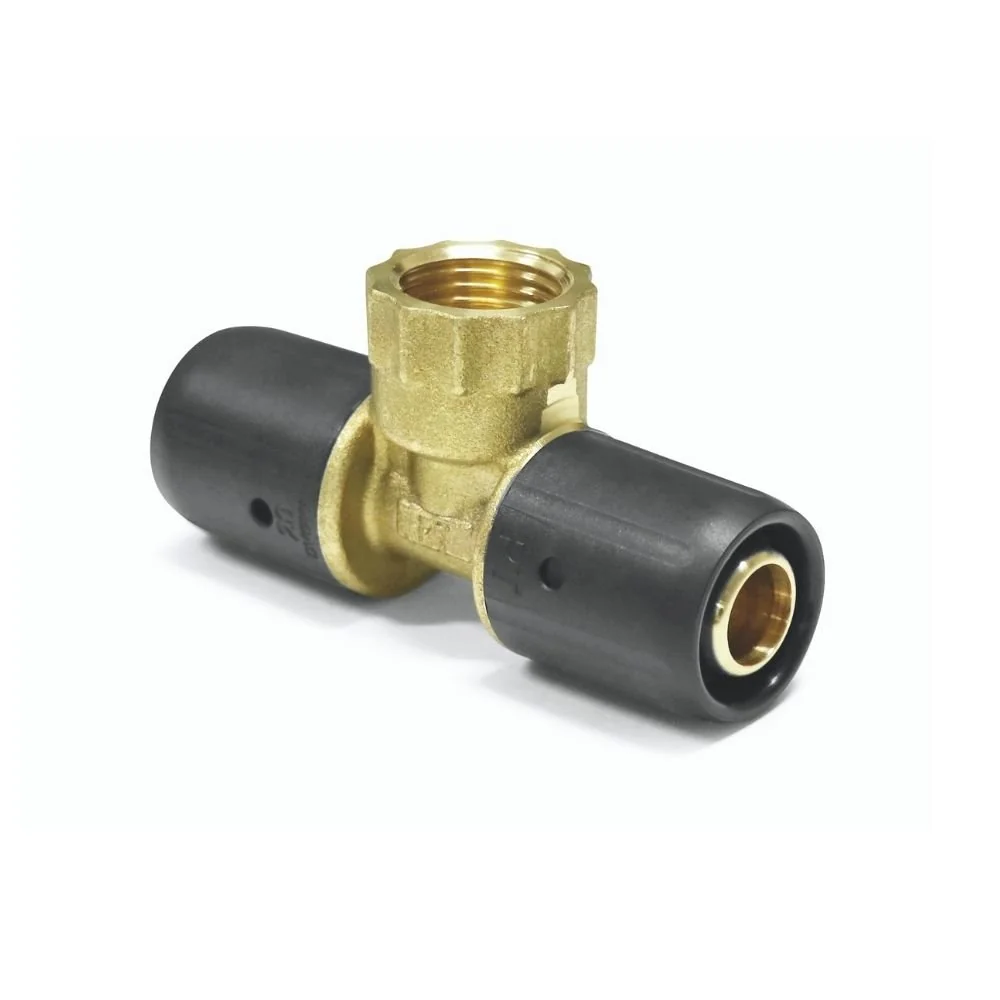

Nascaíonn nascthaí dhá cheann píopa nó cruthaíonn siad aistriú snáithe. Beireann T-phíosa brainse amach as an líne. Athraíonn uillinn treo 90 céim. Críochnaíonn uillinn bhalla líne ag an mballa; tá clár suiteála ar roinnt samhlacha. Dúnann tapaí nasc 16 mm, agus cuireann comhla liathróide brúite feidhm stoptha agus nasc brúite i 26 x 3 le chéile.

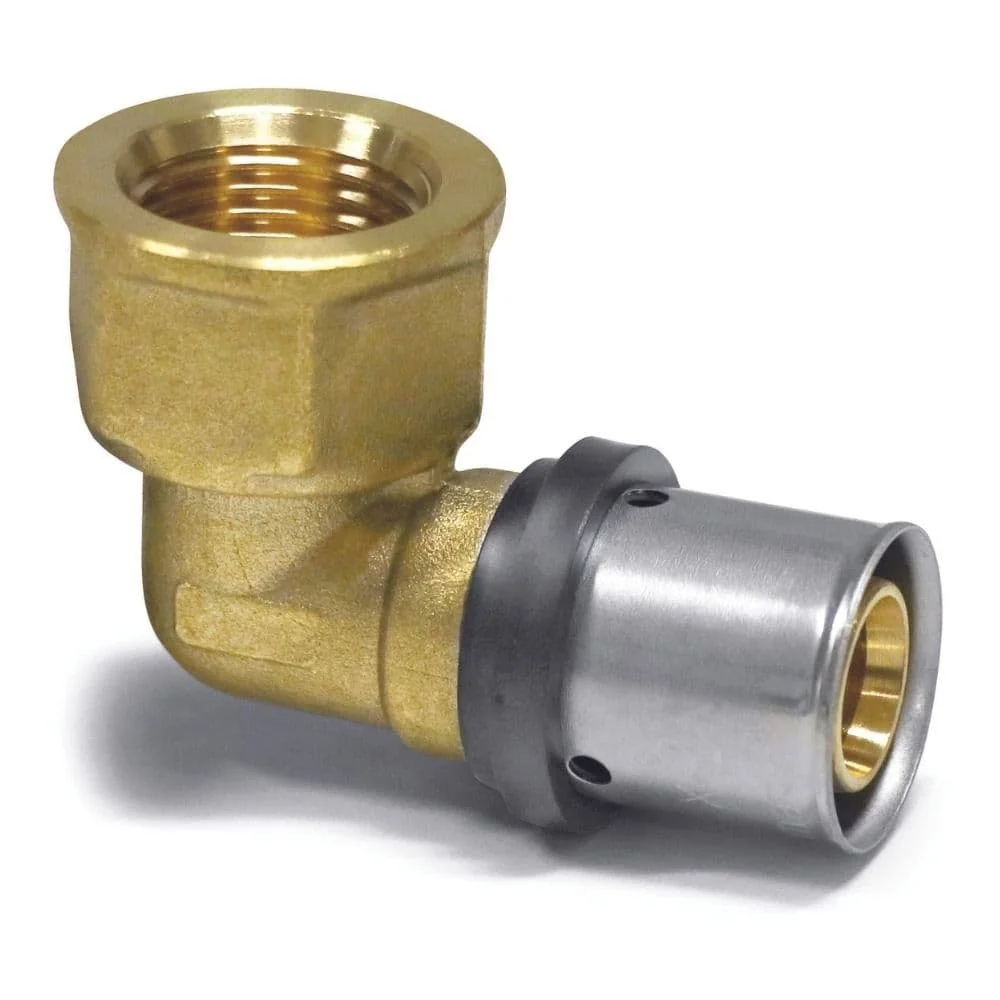

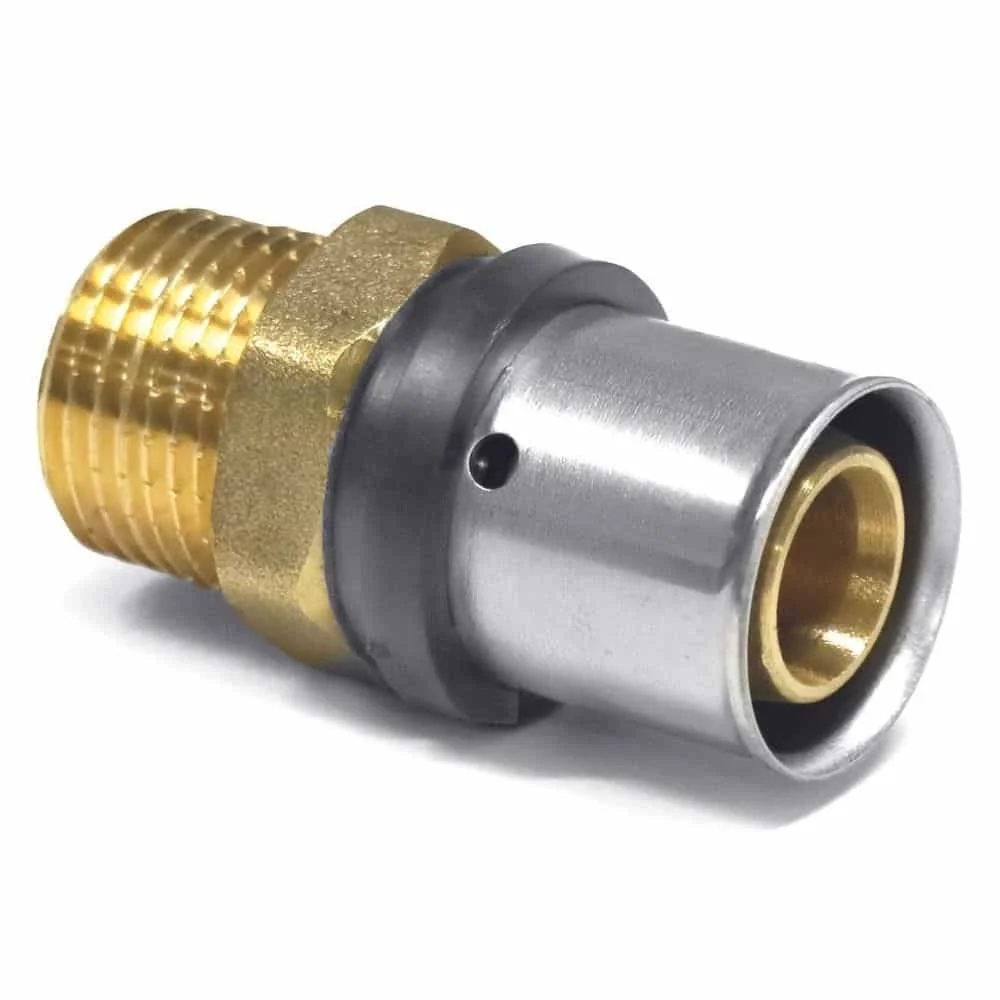

Idirdhealaíonn ainmneacha táirge snáithe seachtrach (AG) agus snáithe isteach (IG) chomh maith le 1/2 orlach, 3/4 orlach, 1 orlach agus, i gcás uillinn aistrithe, 1 1/2 orlach IG. Baineann na sonraí seo leis an bpíosa comhfhreagrach. I dT-phíosaí laghdaithe, tá ord na dtomhas tábhachtach freisin mar d'fhéadfadh brainse agus pas a bheith difriúil.
Roghnú de réir tomhais agus naisc

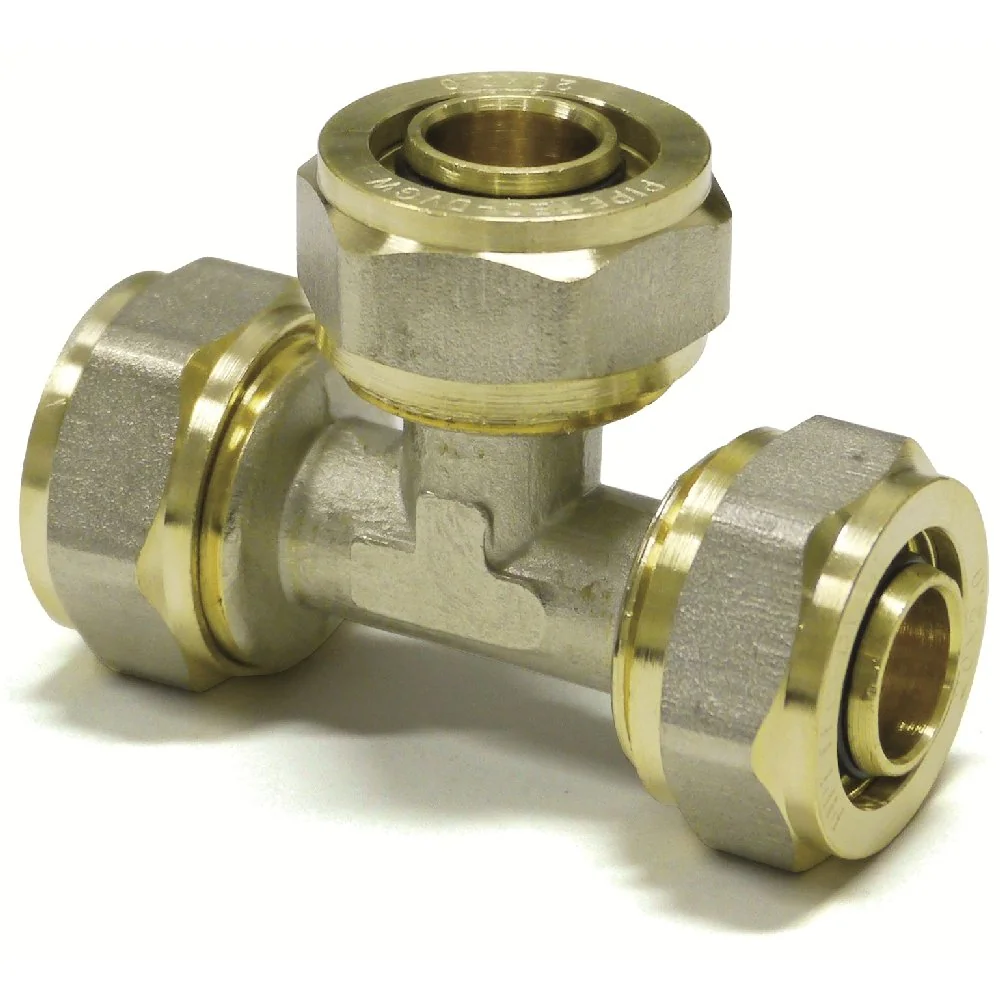

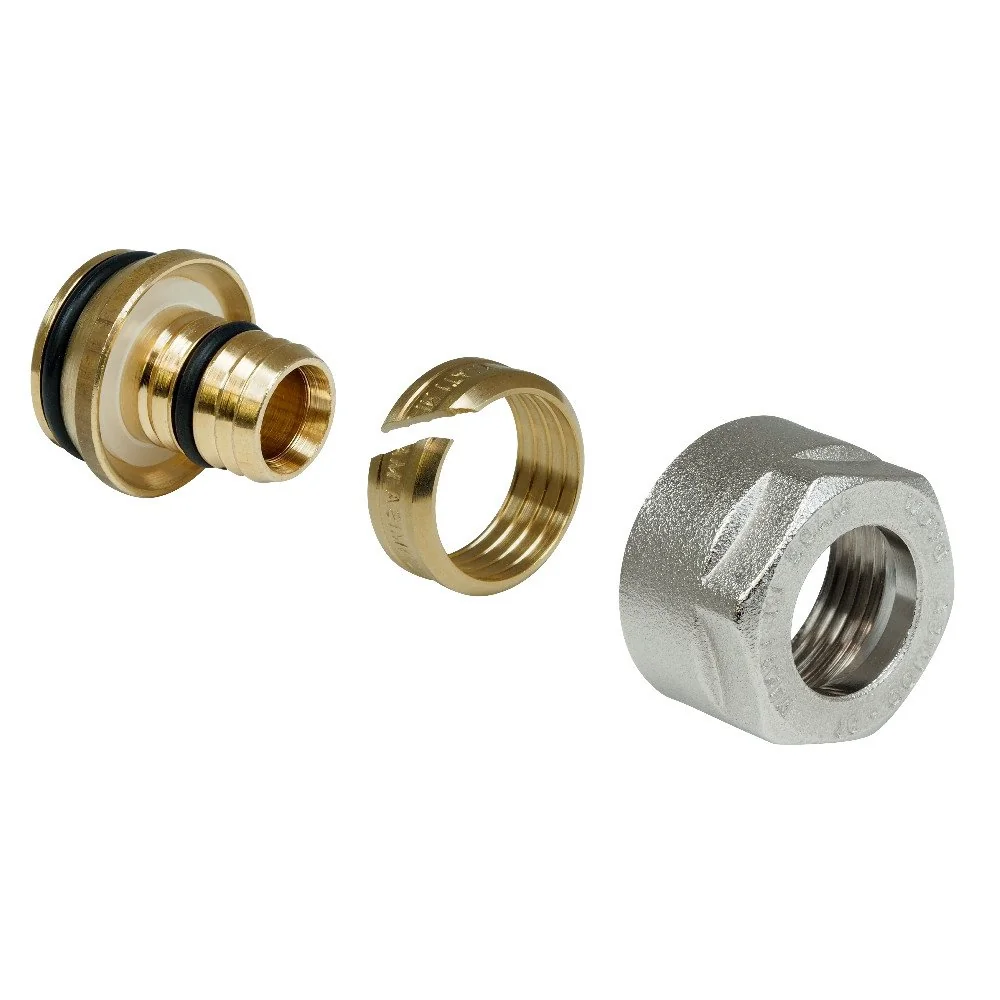

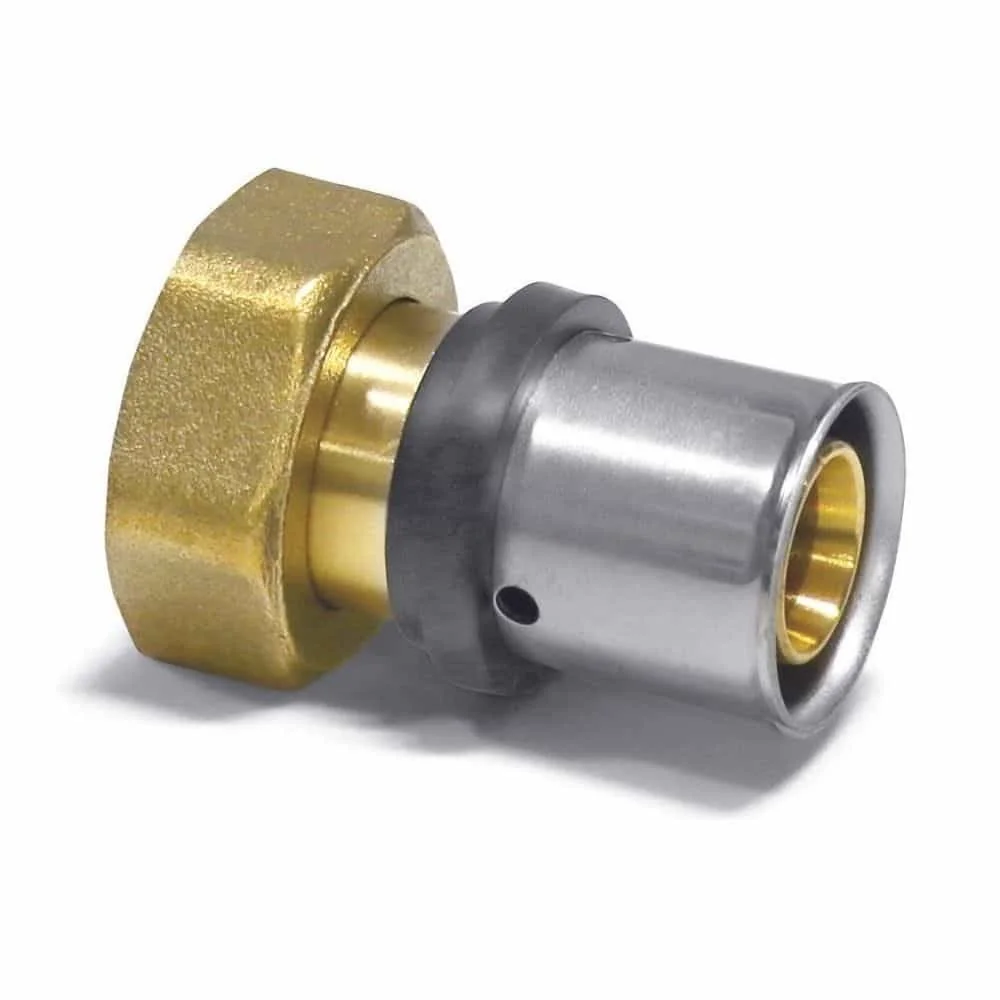

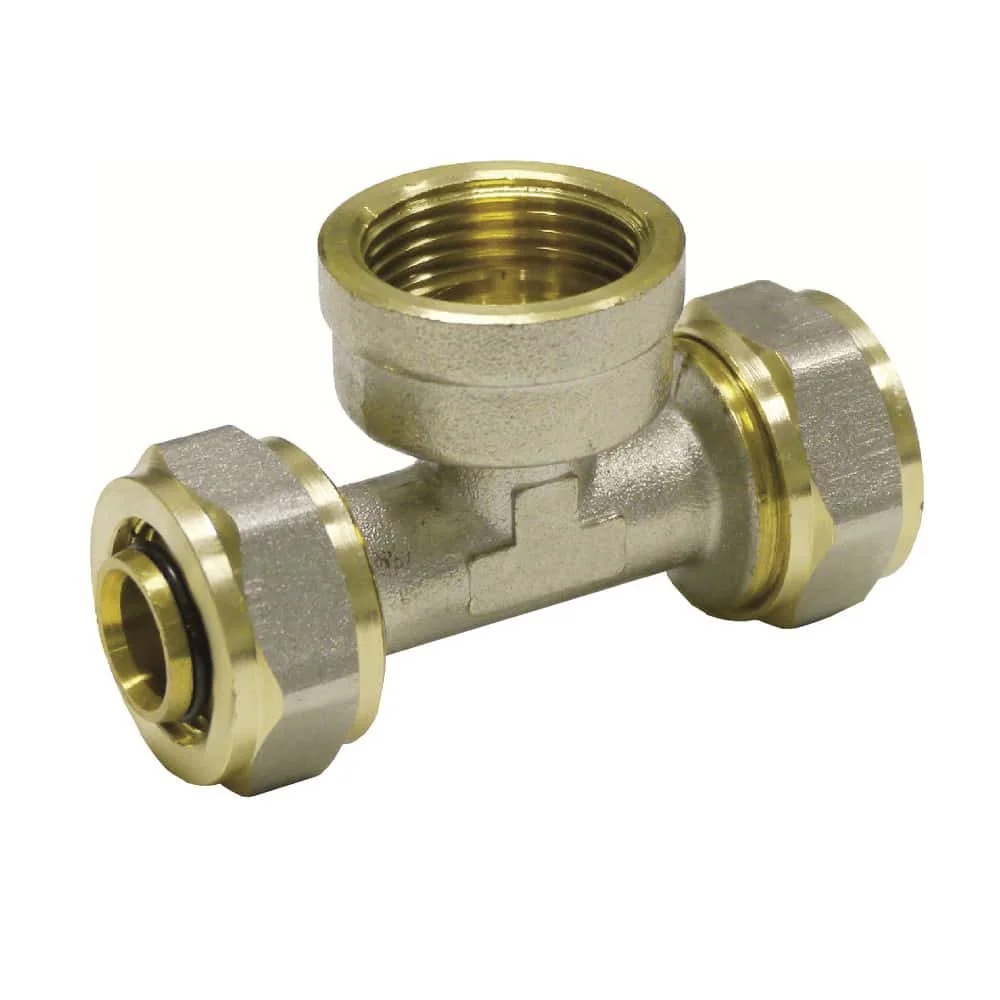

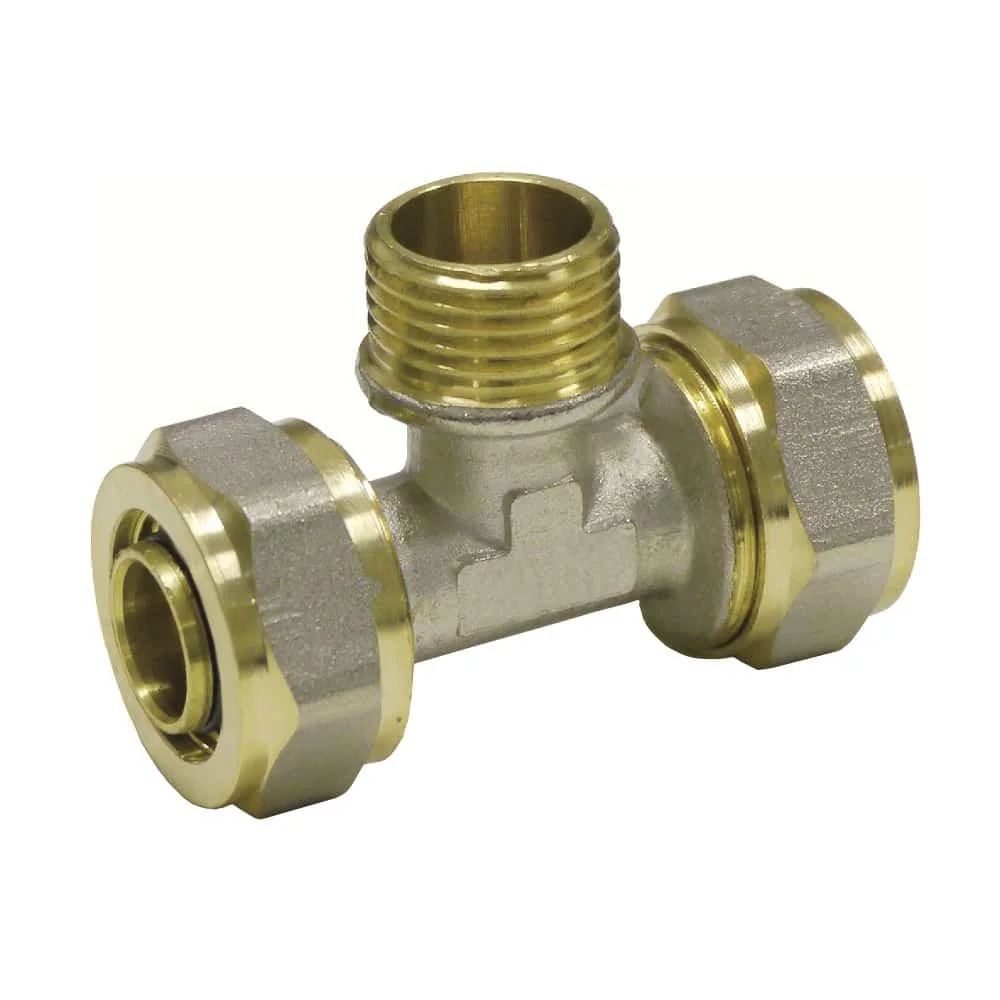

Do 14 x 2, tá fiting snáithe le fáinne geimhle, Eoracón agus máthair 3/4 orlach ann. Do 16 x 2, tá nascthaí snáithe, T-phíosaí, uillinneacha, uillinn bhalla, tapaí, nascthaí brú-suíocháin agus uillinn bhalla brúite ar fáil. I raon 20 x 2, tá nascthaí brúite, T-phíosaí, uillinn aistrithe, T-phíosaí snáithe agus nascthaí brú-suíocháin ann. Do 26 x 3, áirítear idir eile comhlaí liathróide, nascthaí snáithe, T-phíosaí brúite laghdaithe agus uillinn aistrithe. I raon 32, faightear nascthaí brúite, T-phíosaí, fitings aistrithe snáithe agus nascthaí snáithe le 32 x 3.
Ina dhiaidh sin tagann an tasc: nascann nasctha codanna díreacha, cruthaíonn T-phíosa brainse, athraíonn uillinn treo, cruthaíonn AG nó IG an t-aistriú snáithe agus críochnaíonn tapa líne. Cuidíonn an t-ord seo le liosta ábhar.
Samplaí táirgí le sonraí teicniúla
Coupling fiting snáithe 32 x 3 – 3/4" AG
Tá an nasc seo deartha do 32 x 3 agus tá nasc snáithe seachtrach 3/4 orlach air. Luaitear dhá fháinne O, acmhainn sheasta 10 bar ag 70 °C, teocht uasta 95 °C agus úsáidí le haghaidh uisce óil, teasa, píblíne fuaraithe, nasc radaitheora agus aeir chomhbhrúite suas le 10 bar.
Sonraí faoin gceangal seo

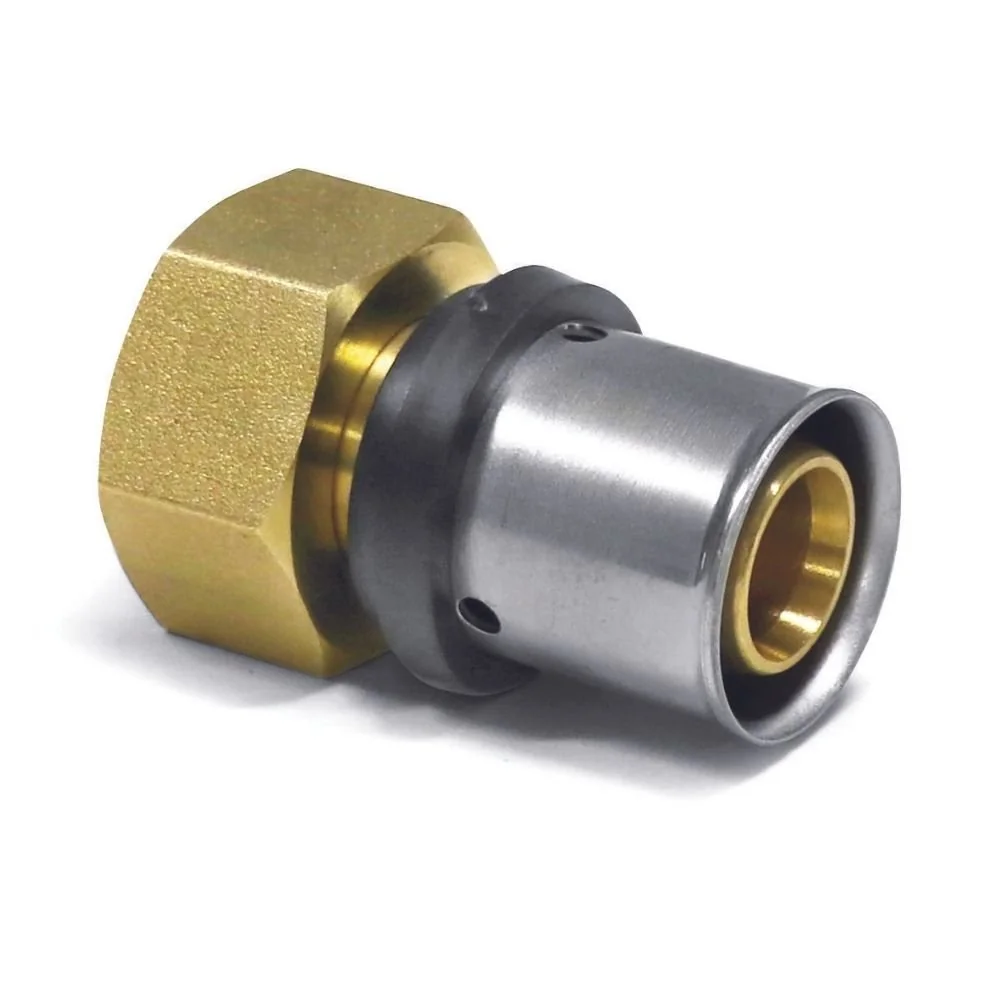

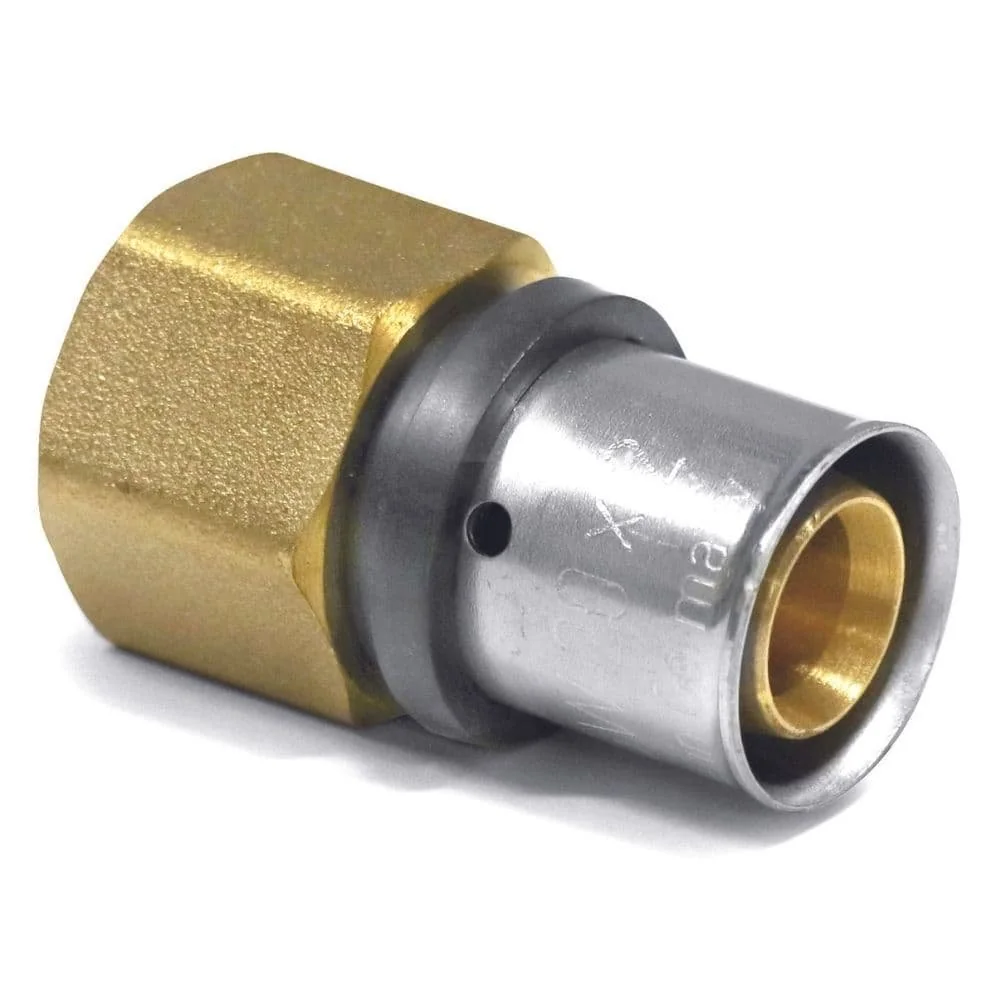

Fiting aistrithe 32 mm, 1 orlach IG
Nascaíonn an fiting brúite seo píopa ilchiseal compóisteach le snáithe isteach 1 orlach. De réir an leathanaigh táirge, tá sé beartaithe do shuiteálacha uisce óil agus luaitear é le haghaidh téamh agus seirbhísí uisce. Is é 0,19 kg an meáchan.
Sonraí faoi fhitng an aistrithe
T-píosa brúite 20 x 2 – 16 x 2 – 16 x 2
De réir an tsonrais, tá an T-phíosa laghdaithe seo as an Ghearmáin, tá pas oscailte agus cúngú optamaithe aige. Is iad 10 bar ag 70 °C ar feadh 50 bliain agus 95 °C mar theocht oibriúcháin uasta na luacha luaite. Is é 1,8 kg an meáchan.

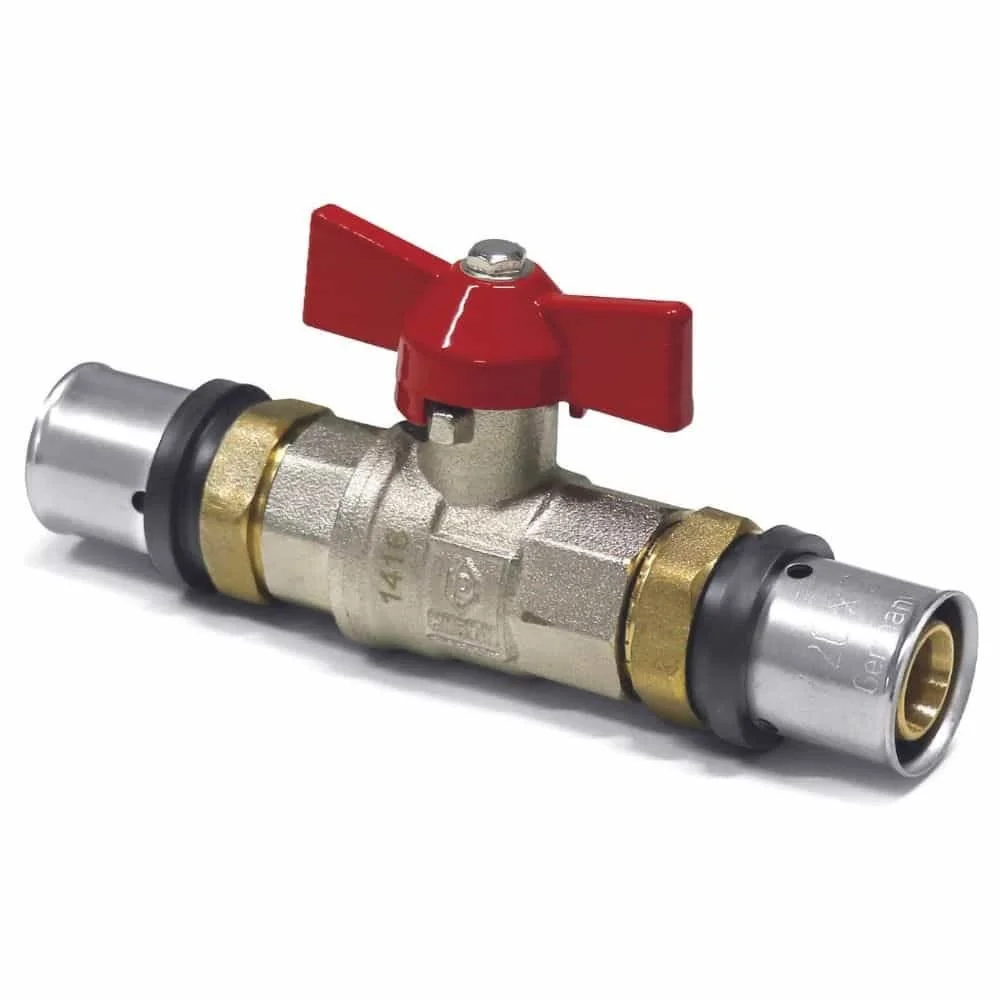

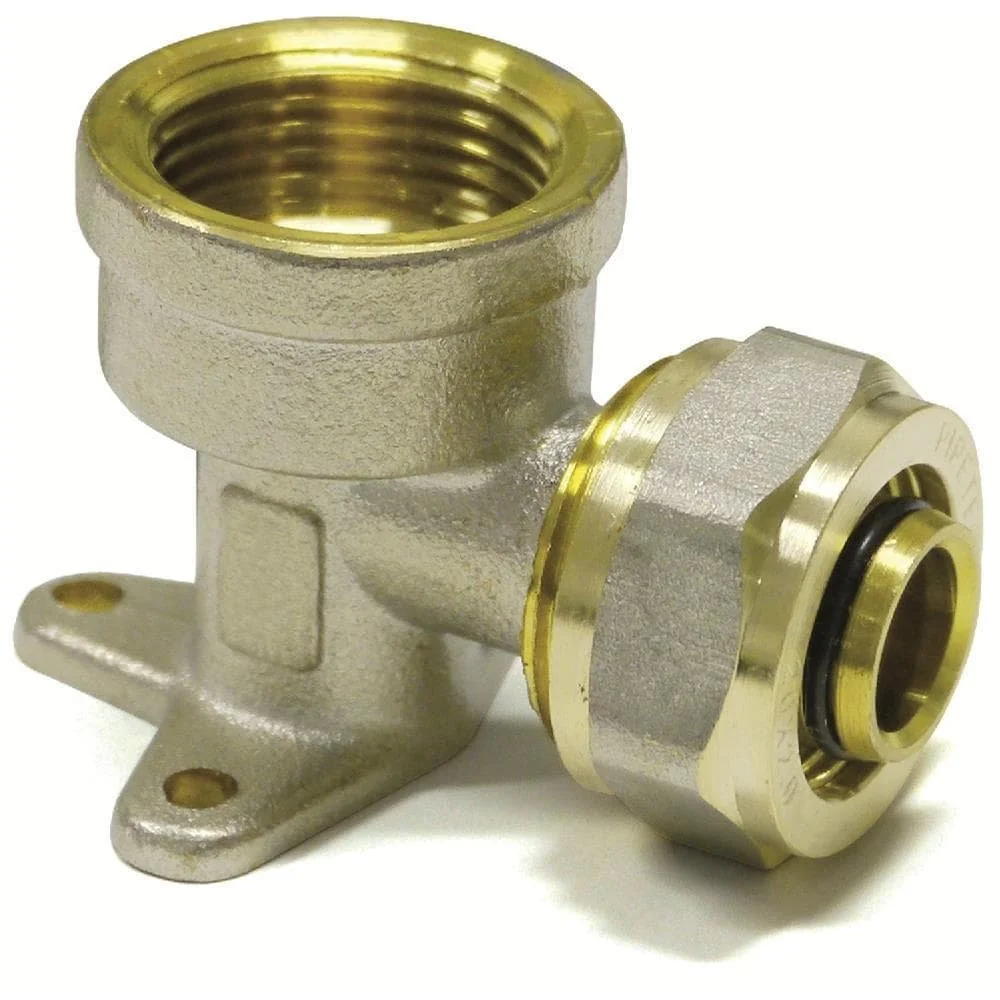

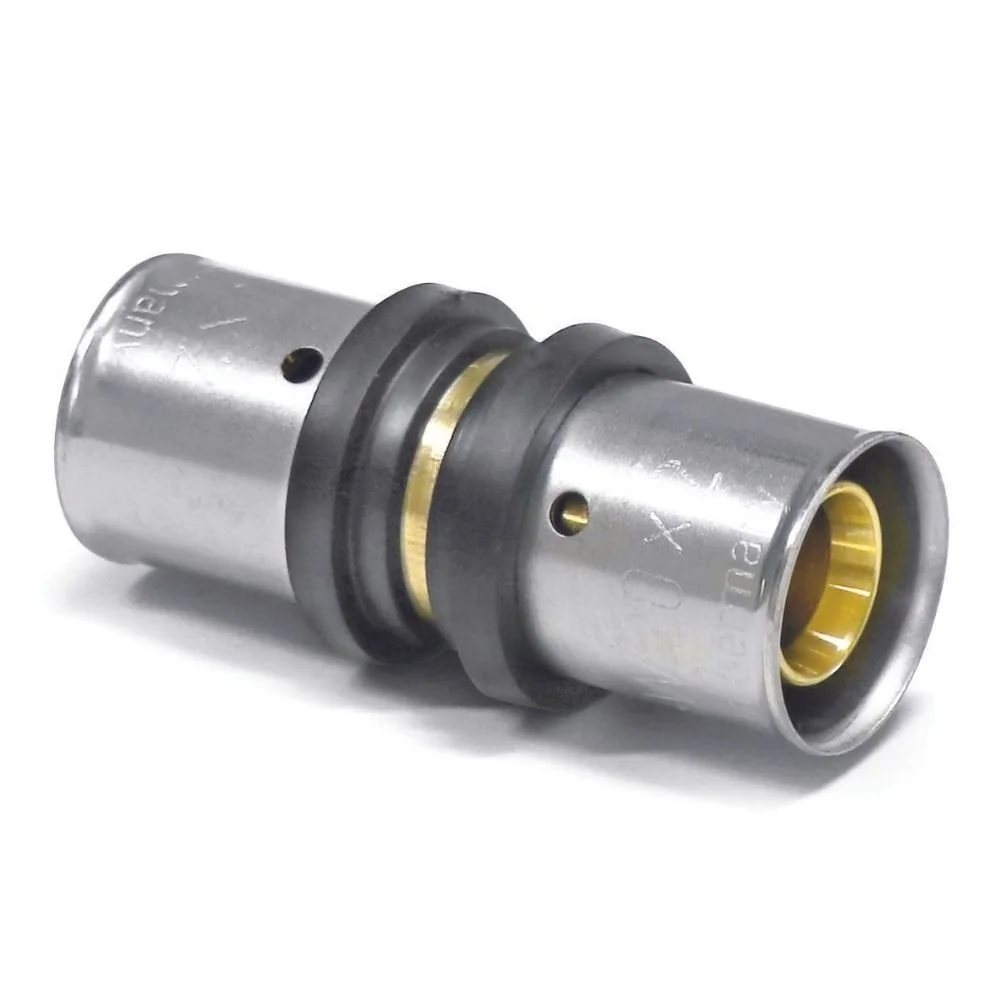

Sonraí faoin T-phíosaTaispeánann tuilleadh samplaí an raon: tá 32 mm agus 0,12 kg ag nasctha brúite 18725. Tá 26 x 3, láimhseáil dhearg eite agus 0,44 kg ag comhla liathróide 24695. Tá nasctha brú-suíocháin 21329 deartha do 20 mm, meánn sé 0,09 kg agus cuirtear síos air mar shuiteáil gan uirlis. Cuireann uillinn bhalla 5650 16 x 2 le snáithe isteach 1/2 orlach agus meánn sé 0,10 kg.
Suiteáil a pleanáil
Tagann an rian chun cinn ar dtús: codanna díreacha, cúinní, brainseacha, naisc gléasanna agus pointí stoptha. Ina dhiaidh sin is féidir líon agus cruth na bpíosaí a aimsiú. I gcomhlachú, bíonn tomhais beacht tábhachtach. Ní luíonn píopa 16 mm le fiting 20 mm gan réiteach speisialta, agus ní mór do T-phíosa laghdaithe a bheith sa treo ceart.

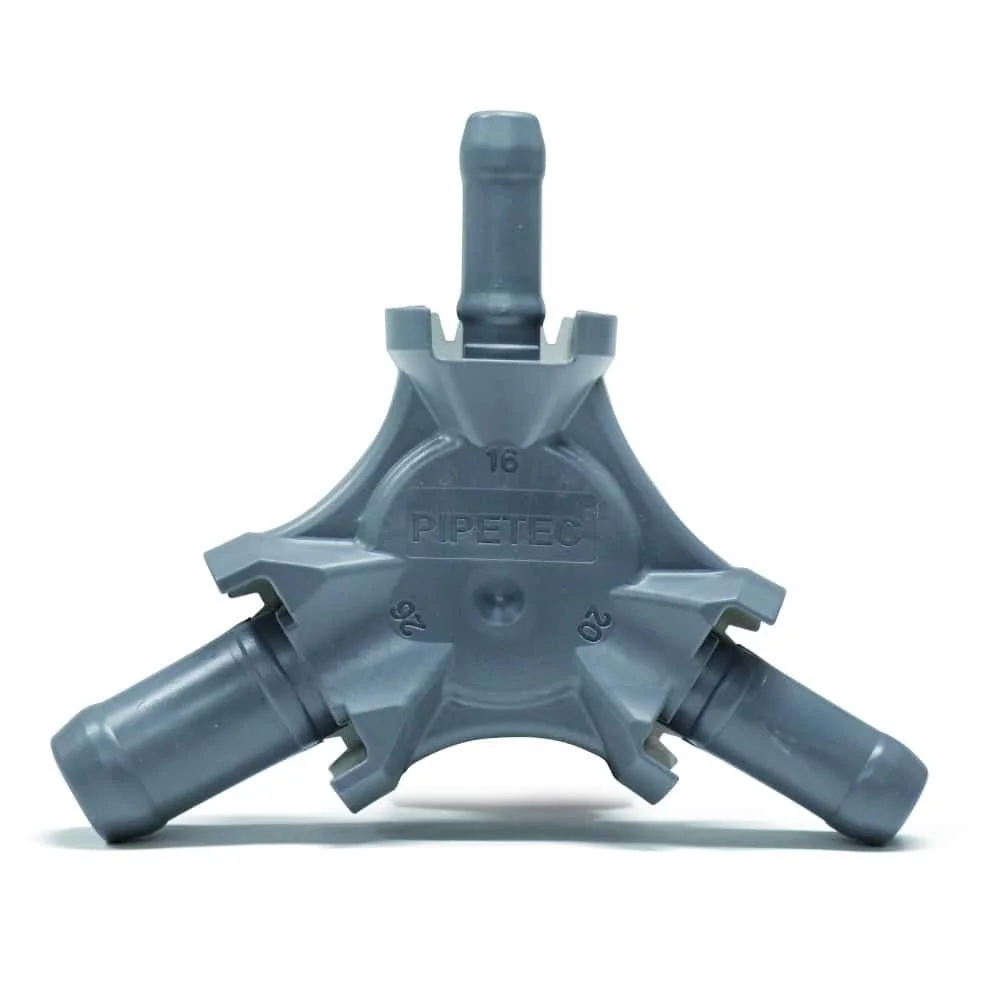

Cuidíonn dromchla glan ghearrtha agus imill chalabratha le suíomh an phíosa. Ar an leathanach táirge atá na céimeanna aordaíonn an monaróir. Ag áiteanna cúinge, cuidíonn uillinn nó uillinn bhalla, agus spáinníonn nasctha díreach spás. Dearadh naisc snáithe chun iad a dhíchóimeáil; cuirtear codanna brúite in ionad iad de ghnáth tar éis oibre. Cinneann treoracha an táirge an féidir ceangal brú-suíocháin a dhíchóimeáil.
Úsáidí a chur i gcomparáid
Cuireann téacsanna táirge síos ar shuiteáil uisce óil, shuiteáil teasa, urlár agus teidlíní téimh, urlár agus teidlíní fuaraithe agus naisc radaitheora. Ní chlúdaíonn gach fiting gach earnáil. Luaitear roinnt leaganacha go sainráite do dhá uisce óil agus teas, agus ní luann cinn eile ach earnáin amháin.
Tugann roinnt earraí brúite 95 °C mar theocht uasta. Luaigh earraí roghnaithe 10 bar ag 70 °C ar feadh 50 bliain oibríocht sheasta. Baineann na luacha seo leo siúd amháin agus ná aistrigh iad chuig sraith eile.
Ranganna gaolmhara
Piopaí do chórais fitings; cuir trastomhas agus tiús balla i gcomparáid go díreach leis an bhfitng.
Piopaí compóiste almanaimCouplings brúite, T-phíosaí, uillinneacha, aistrithe agus rochtaineacht le haghaidh an chúnghú cheart.
Fitings brúiteNaisc inbhainte le snáithe, fáinne geimhle, tapa, uillinn agus nasc balla.
Fitings snáitheCuirfidh ranganna in aice láimhe leis an rogha: fitings snáithe do naisc snáithe clasaiceacha, naisc práis le haghaidh tuilleadh cineálacha naisc, comhlaí liathróide agus comhlaí stoptha do phonnt stoptha, agus fitings snáithe píopa PE do phíblínte PE.
- Fitings snáithe
- Naisc práis
- Comhlaí liathróide, comhlaí sleamhnáin, comhlaí stoptha
- Fitings + fitings snáithe píopa PE
Ceisteanna coitianta
Cén difríocht atá idir na trí theicnic?
Nascfar fitings brúite le huirlis bhrúnna. Úsáididh fitings snáithe nasctha snáithe agus deir an téacs gur féidir iad a shuiteáil gan uirlis bhrúnna. Oibríonn fitings brú-suíocháin, de réir sonraí táirge, le ceangal brú-suíocháin gan bhrúnna. Is iad riachtanas uirlisí, díchéimeálacht agus rochtaineacht na príomhdhifríochtaí.
Cén sonraí a thagann ar dtús?
Tagann ábhar an phíopa, trastomhas agus tiús balla ar dtús. Ina dhiaidh sin tagann cruth, treo snáithe agus tomhas orlach. Comhlíonann nasctha 26 mm le 1 orlach AG tasc difriúil ón méid céanna le 1 orlach IG.
Cad atá i gceist le T-phíosa laghdaithe?
Nascaíonn sé trastomhsanna éagsúla. Mar shampla, ciallaíonn 20 x 2 – 16 x 2 – 16 x 2 pas 20 agus dhá nasc 16. Caithfidh ord na n-uimhreacha dul le rian na suíocháin.
An leor tomhas píopa agus tomhas orlach?
Ní leor. Tá cúngú, córas, cineál snáithe, meán, brú agus teocht le scrúdú freisin. Féadfaidh táirgí leis an tomhas píopa céanna cúnguithe nó treonna naisc éagsúla a bheith acu.

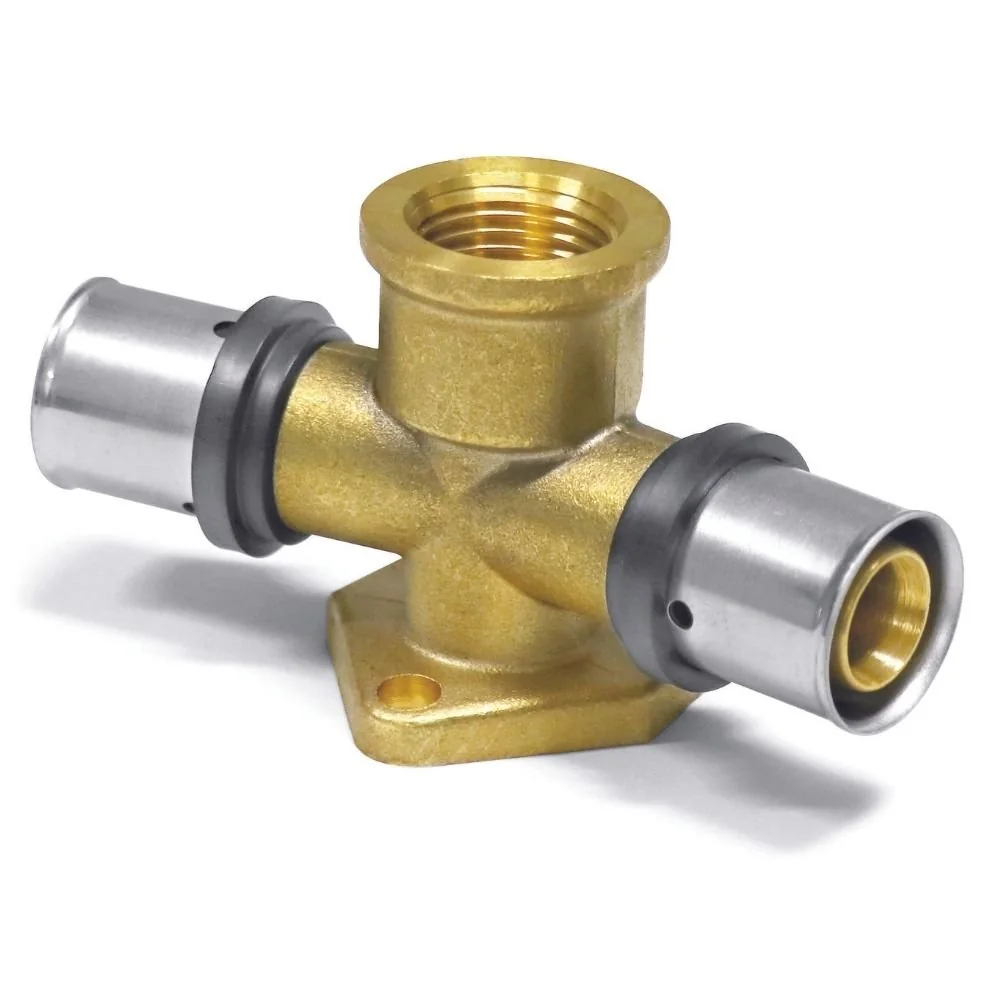

Cathain a mbíonn uillinn bhalla úsáideach?

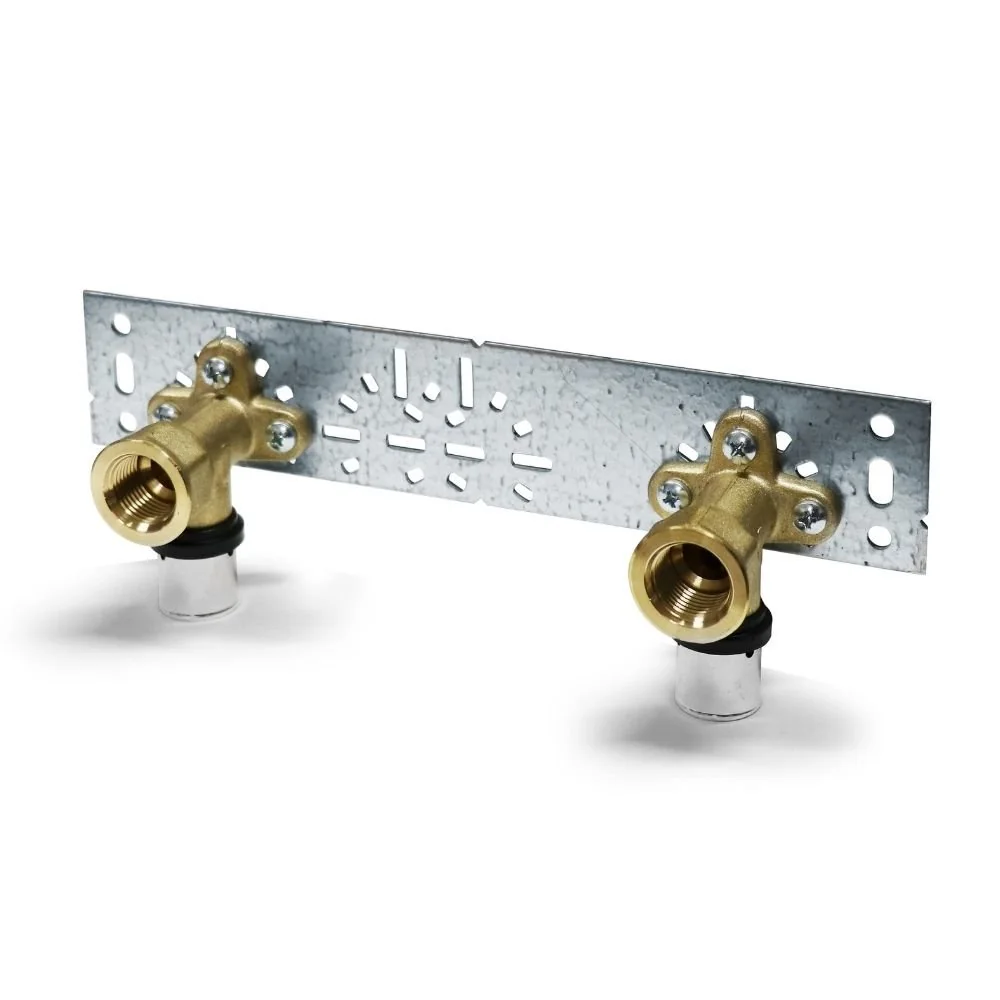

Críochnaíonn siad líne ag an mballa agus glacann siad an t-aistriú chuig an snáithe seo chugainn. De réir an mhodail, tá 16 x 2 le 1/2 orlach IG nó leagan brúite 16 le clár suiteála ann.
Conas a chuirim luacha teicniúla i gcomparáid?
Cuir luach seasta, teocht uasta agus meán an aon táirge céanna i gcomparáid. Ní bhaineann luach amhail 10 bar ag 70 °C go huathoibríoch le gach fitng den tomhas céanna.
Seic gairid roimh ordú
Seiceáil tomhas an phíopa, taifead tiús an bhalla, roghnaigh cruth, soiléirigh snáithe, dearbh an córas agus meas rochtaineacht. Mar sin cruthaítear liosta ábhair intuigthe don phíblínte beartaithe.
