Fítiní snáithe as práis
Ceanglaíonn fítiní snáithe as práis píblínte, fadaíonn siad iad, cruthaíonn siad craobhóg, laghdaíonn siad trasnaigh nó dúnann siad iad. Tosaíonn an rogha cheart ar threo an tsnáithe, ar an tomhas orlaigh agus ar chruth an nasc. Míníonn an forbhreathnú seo na príomhfhoirmeacha tógála, taispeánann sé úsáidí coitianta agus cuidíonn sé le nascairí snáithe, ceangláin, uillinneacha, laghdaitheoirí nó ceangail snáithe a roghnú de réir na hoibre.
Roghnú i dtrí chéim
Is fearr a aithnítear fítín as práis trí shonraí. An chéad rud ná an fhoirm: fadaíonn nascóir snáithe, ceanglaíonn ceanglán, athraíonn uillinn an treo, oiriúnaíonn laghdaitheoir trasnaigh éagsúla dá chéile agus dúnann clúdach nó stopaire nasc. Sa dara háit, teastaíonn sonrú soiléir snáithe ar gach taobh. Is ciall le AG snáithe seachtrach agus is ciall le IG snáithe istigh. Sa triú háit, ba chóir comhthéacs na húsáide a chur san áireamh, mar shampla suiteáil radaíochta, obair shláintíochta, píob uisce, nasc píobáin solúbtha nó feistiú balla.
Téann duine a thugann na pointí seo faoi deara i gcomparáid idir cineálacha níos tapúla. Ciallaíonn sonrú amhail 1/2 orlach AG x 3/4 orlach IG mar shampla go bhfuil snáithe seachtrach sa tomhas ainmniúil 1/2 orlach ar thaobh amháin agus snáithe istigh sa tomhas ainmniúil 3/4 orlach ar an taobh eile. Féadfaidh an dá thaobh a bheith comhionann, mar atá i nascóir snáithe leanúnach, nó difriúil, mar atá i nasc laghdaithe. Dá bhrí sin tá sé úsáideach tomhas reatha an dá thaobh den líne a sheiceáil sula roghnaítear páirt ionaid.
Foirmeacha tógála agus tascanna
Ceangal, fadú agus craobhóg

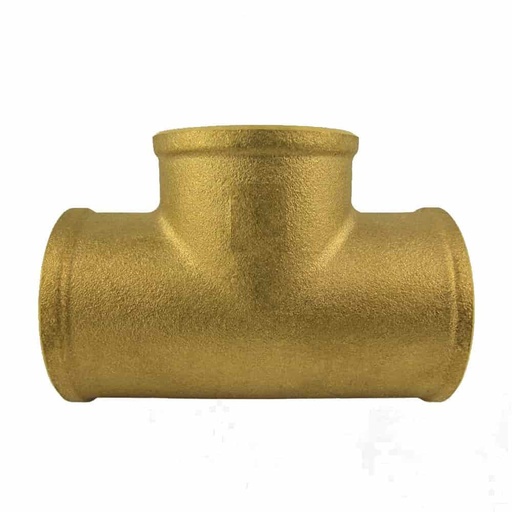

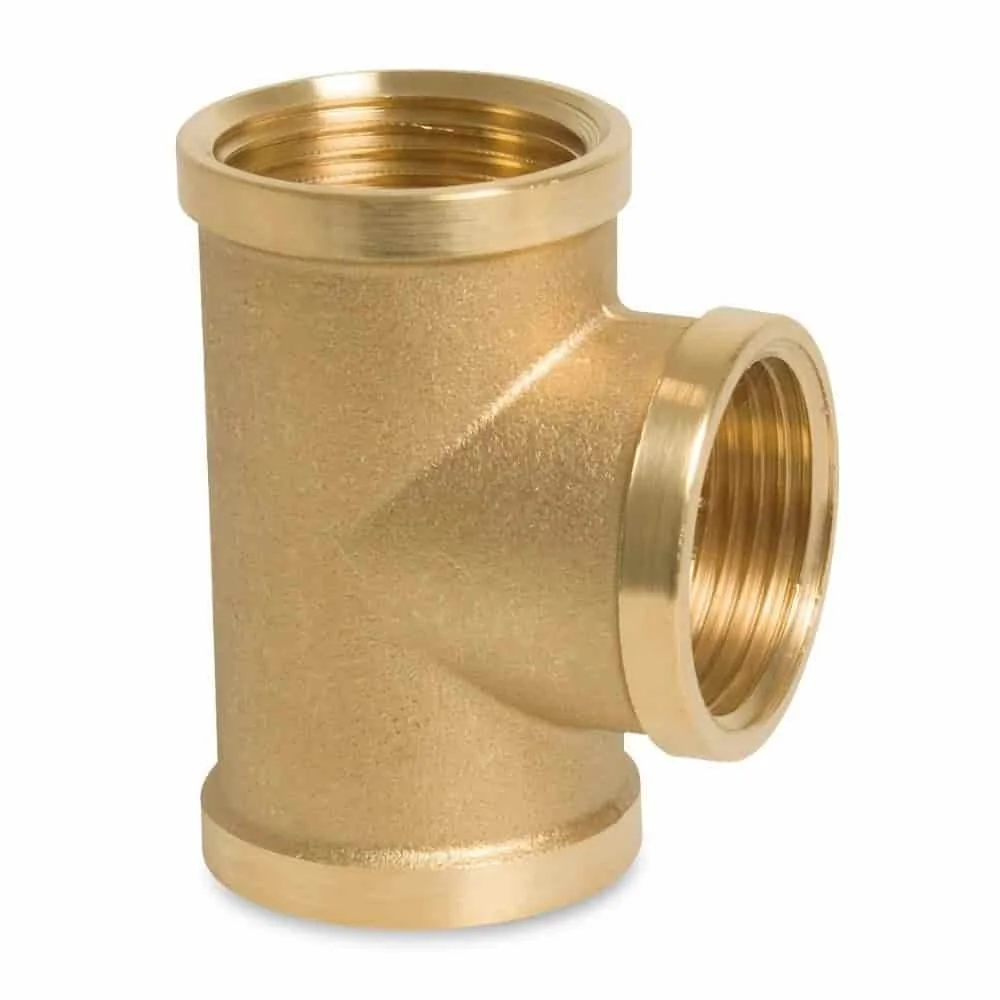

I gcás ceangail dhírigh, is iad ceangláin agus nascairí snáithe na bunfhoirmeacha. Tá snáithe istigh ag ceanglán ag an dá cheann agus glacann sé dhá snáithe seachtracha ar an tslí sin. Cuireann nascóir snáithe snáitheanna seachtracha ar fáil, ach is féidir é a chur le taobh snáithe istigh freisin nuair a chomhcheanglaíonn an leagan táirge AG agus IG. Críochnaíonn píosa T craobhóg chuig taobh, agus tugann píosa crois ceithre nasc le chéile in aon chomhpháirt amháin.
Oireann nascairí snáithe d'fadaithe, d'oibriú oiriúnóra agus do naisc go comhpháirteanna a bhfuil snáithe istigh oiriúnach acu. I gcás leaganacha laghdaithe, is é an buntáiste ná dhá thomhas a cheangal go díreach. Seachtraíonn sé seo páirt idirmheánach breise, má oireann an dá thomhas ainmniúil don chóras reatha.
Treo, aistriú agus críoch

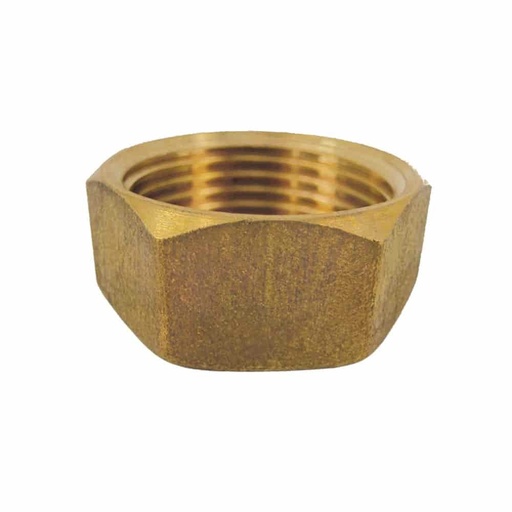

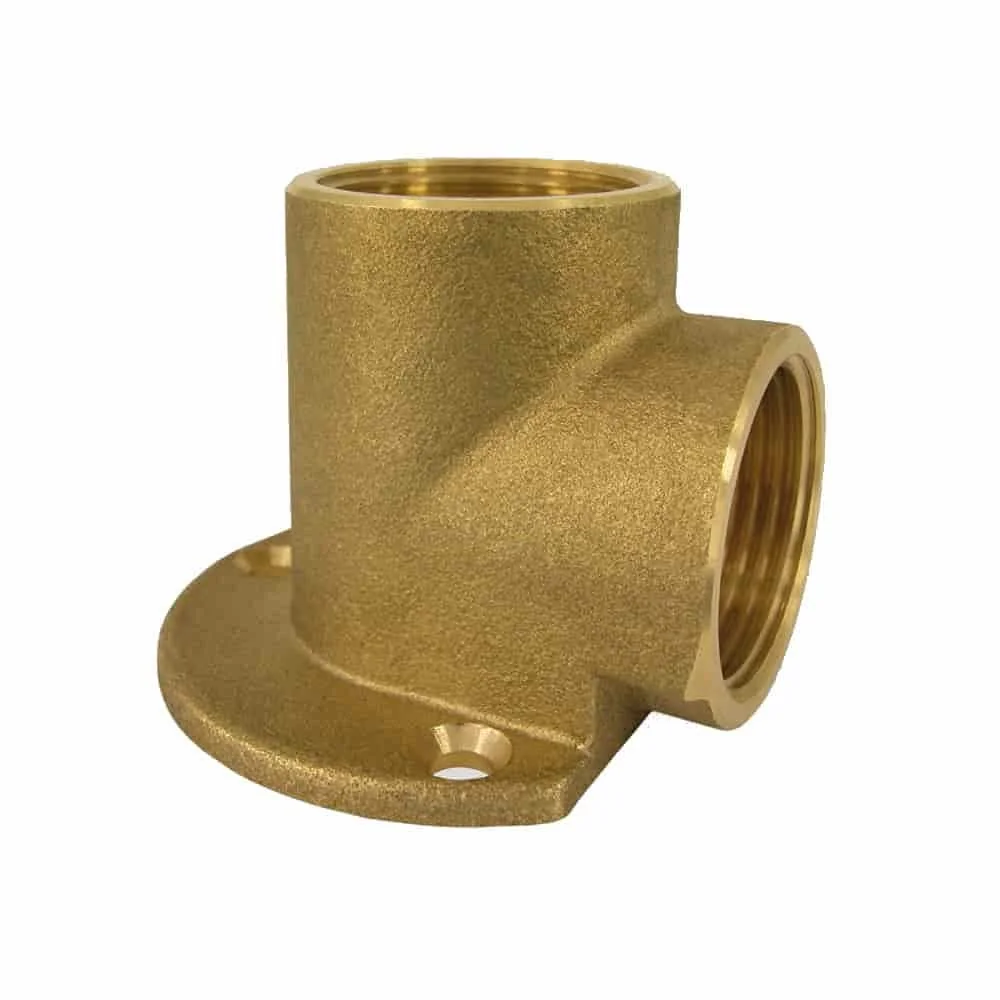

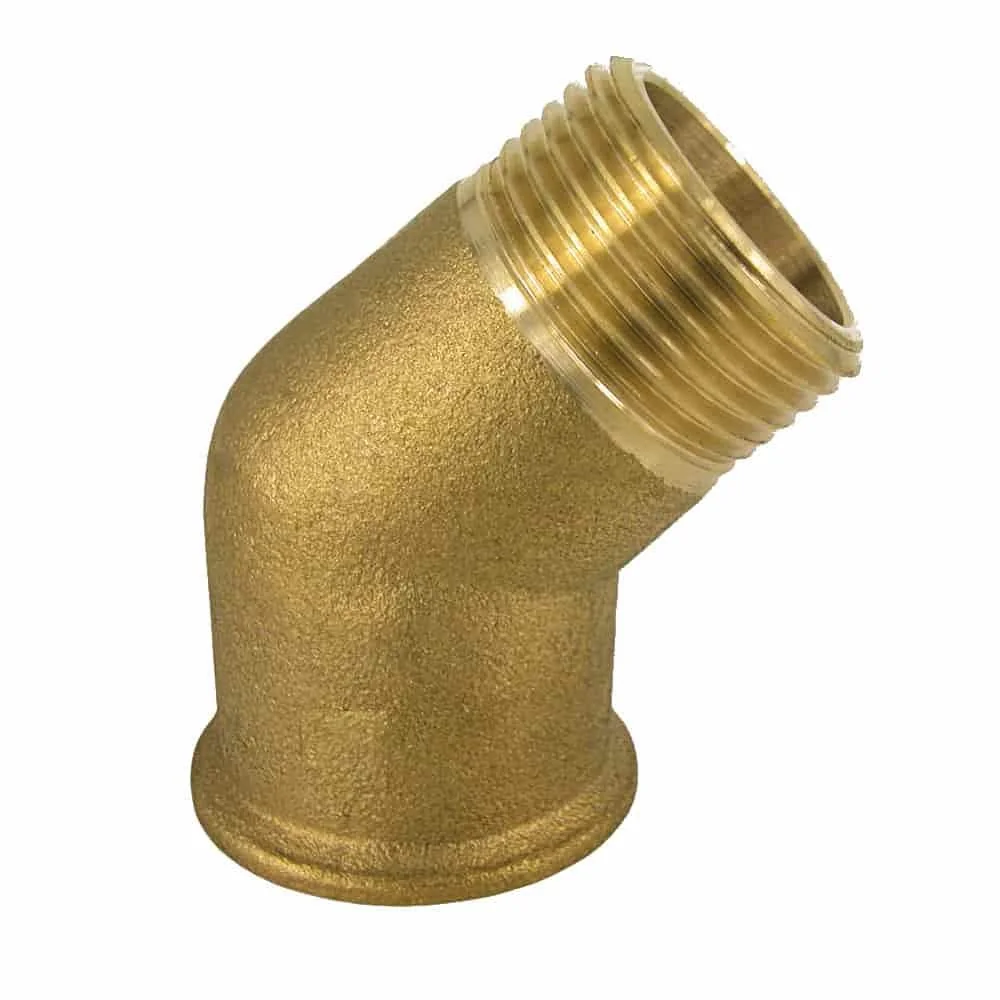

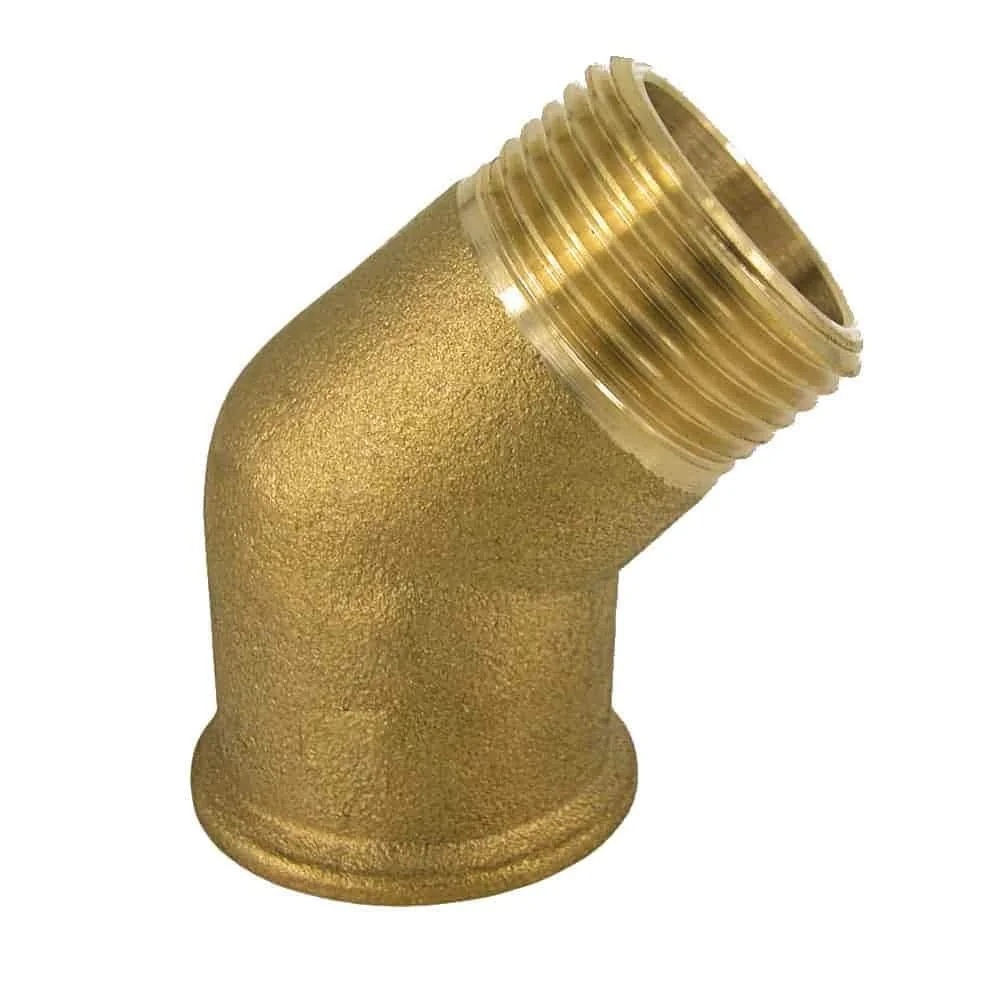

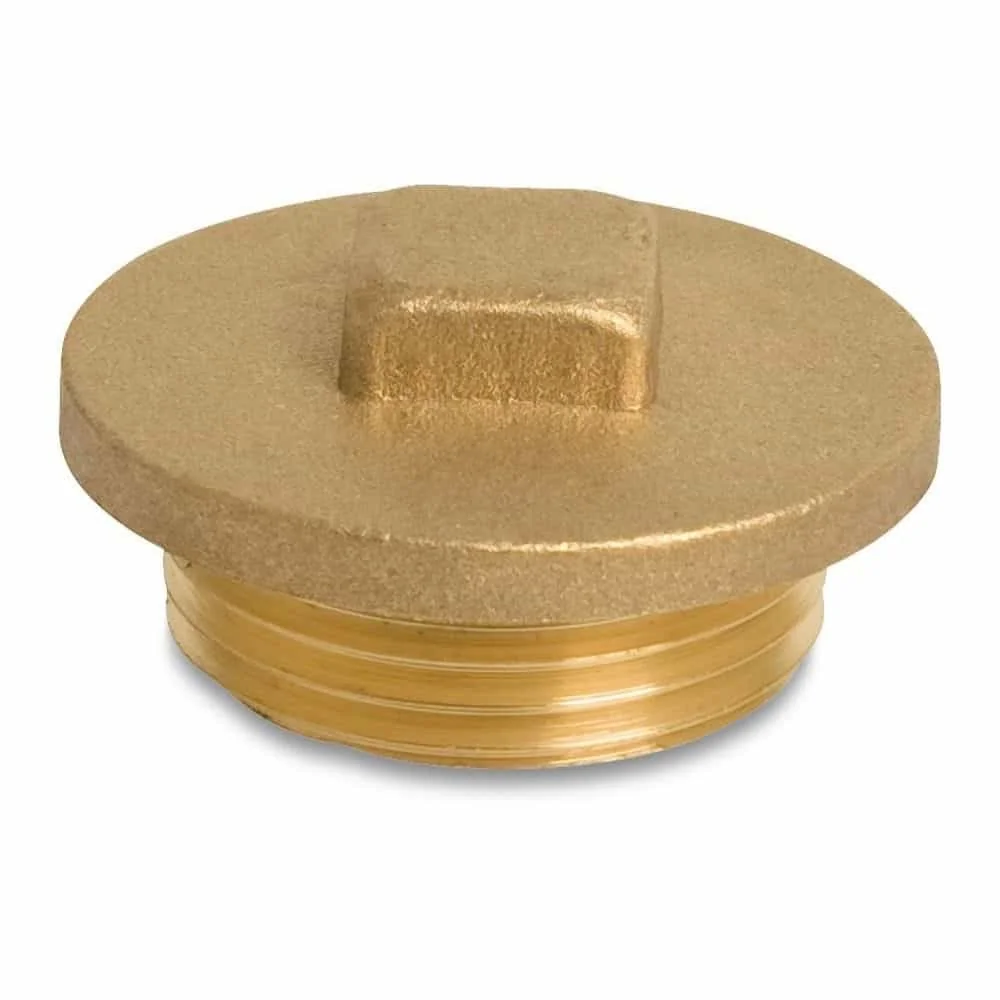

Leanann uillinn 90 céim píblíne ar aghaidh ag uillinn dheas. Cruthaíonn uillinn 45 céim athrú treo níos ísle agus is féidir é a úsáid nuair nach mbeadh uillinn dheas iomlán ró-mhór. Ceanglaíonn laghdaitheoirí dhá thomhas ainmniúil éagsúla. Dúnann clúdaithe agus stopairí pointí deiridh. Cuireann plátaí balla agus dáilteoirí le suiteáil ar phlána nó roinneann siad sreabhadh idir roinnt aschuir.
Nascairí snáithe

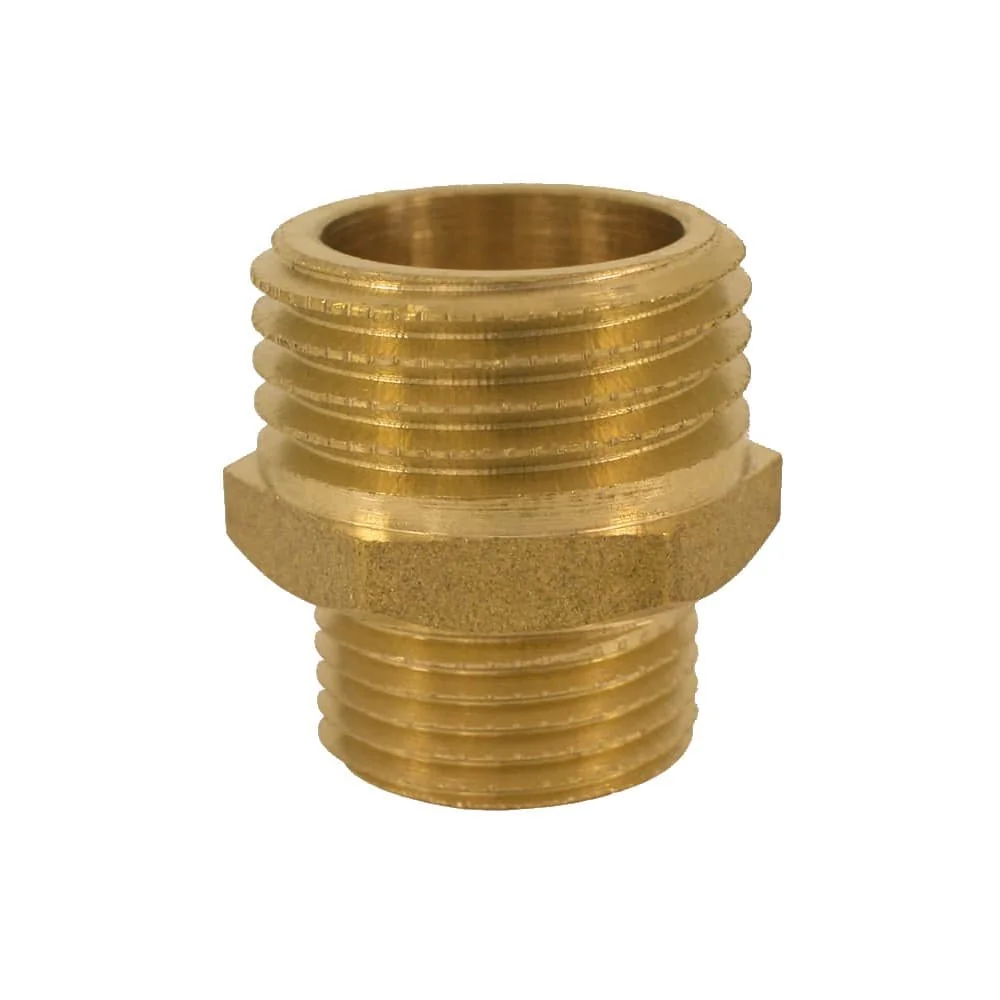

Píosaí snáithe le dhá nasc d'fhadú agus d'aistriú. Baineann difríocht idir na leaganacha amach trí thomhasanna comhionanna nó laghdaithe agus trí fhorghnádh AG, IG nó measctha.
Féach nascairí snáitheCeangláin

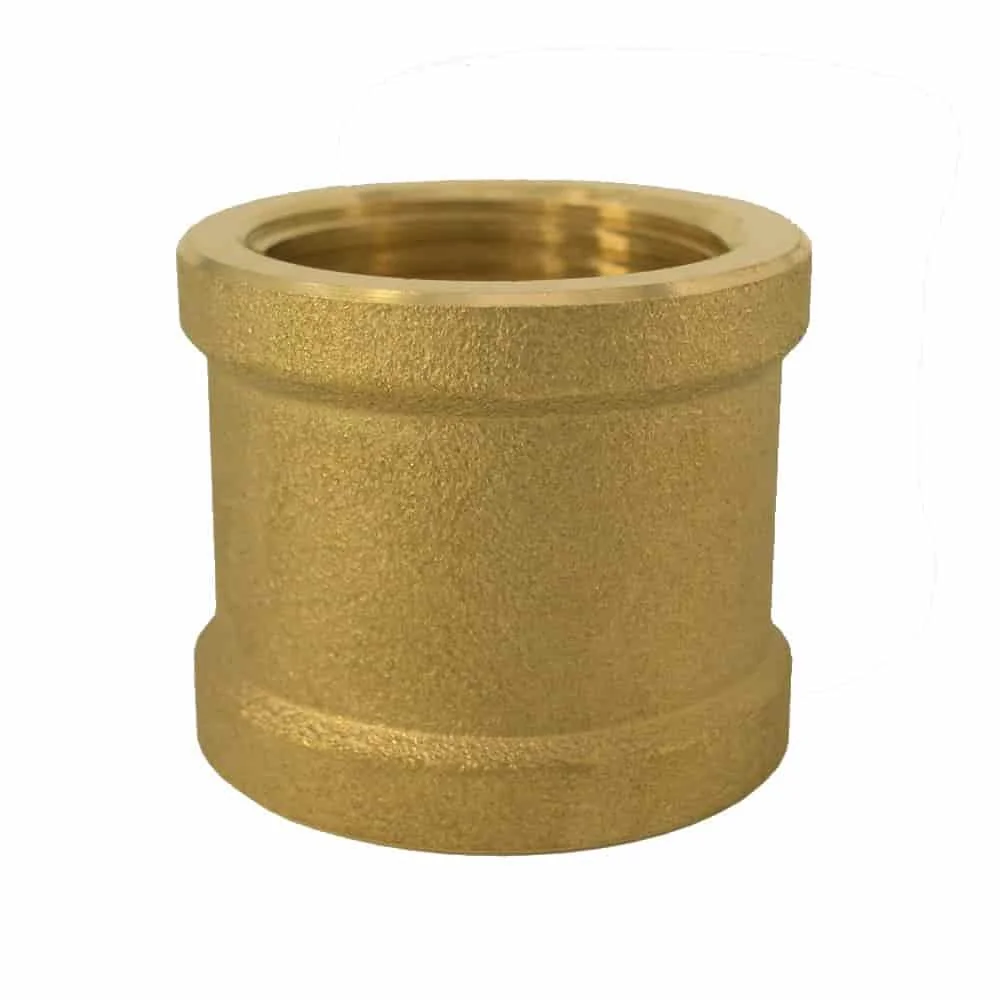

Tá dhá snáithe istigh ag ceangláin agus ceanglaíonn siad dhá snáithe seachtracha go díreach. Úsáidtear iad go minic nuair is gá dhá fhítín nó dhá cheann píopa a thabhairt le chéile gan athrú treo.
Féach ceangláinLaghdaitheoirí

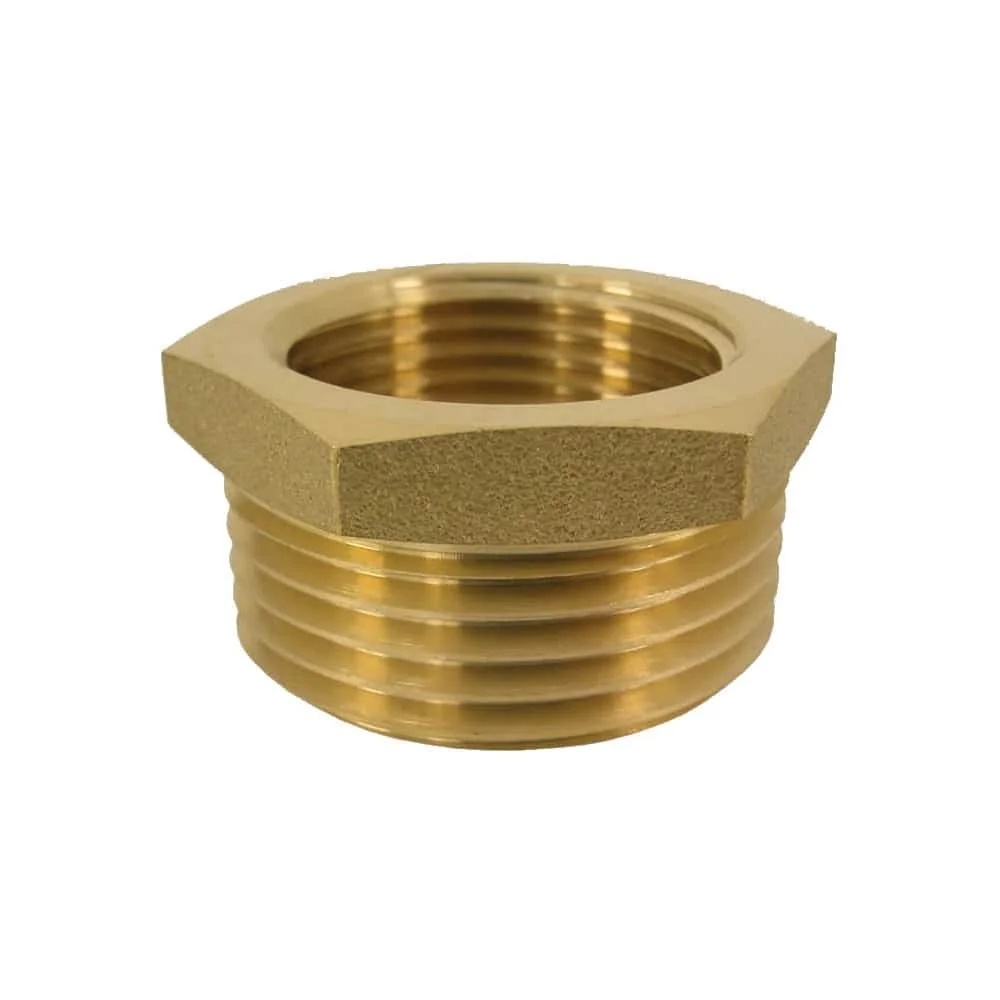

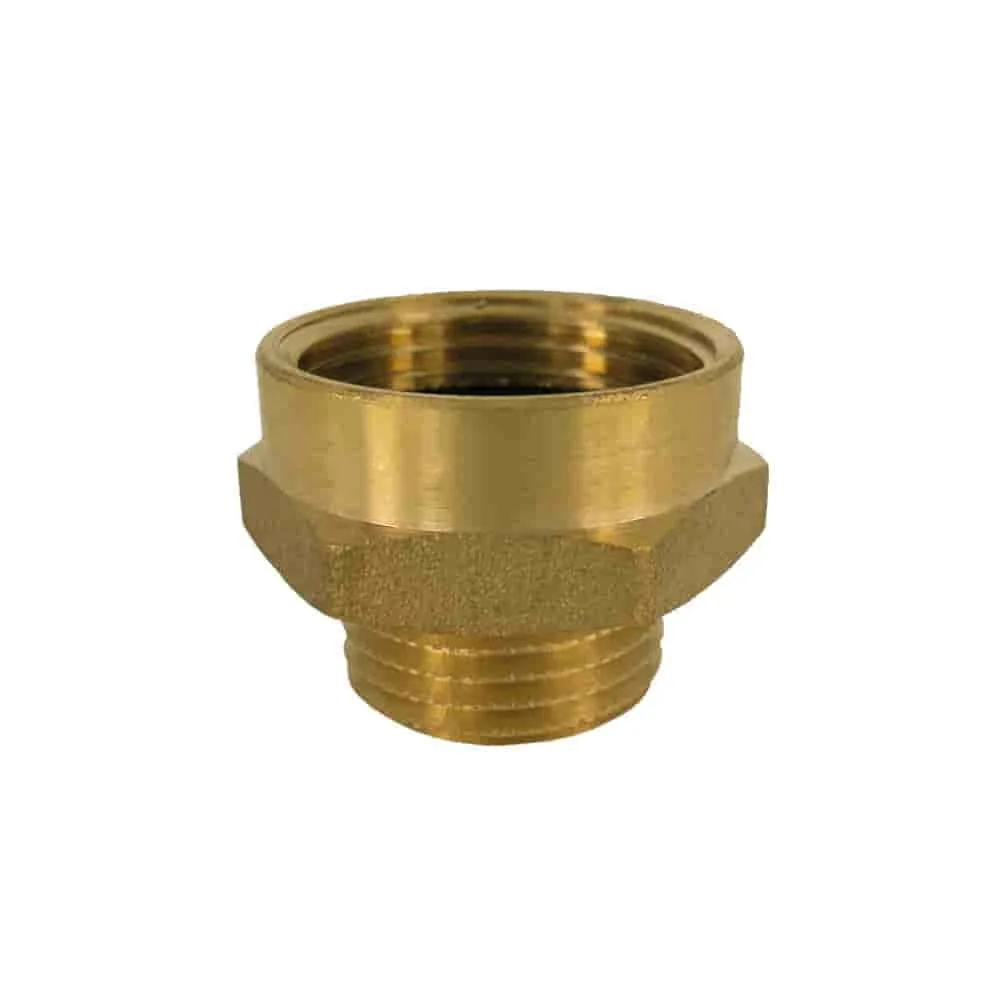

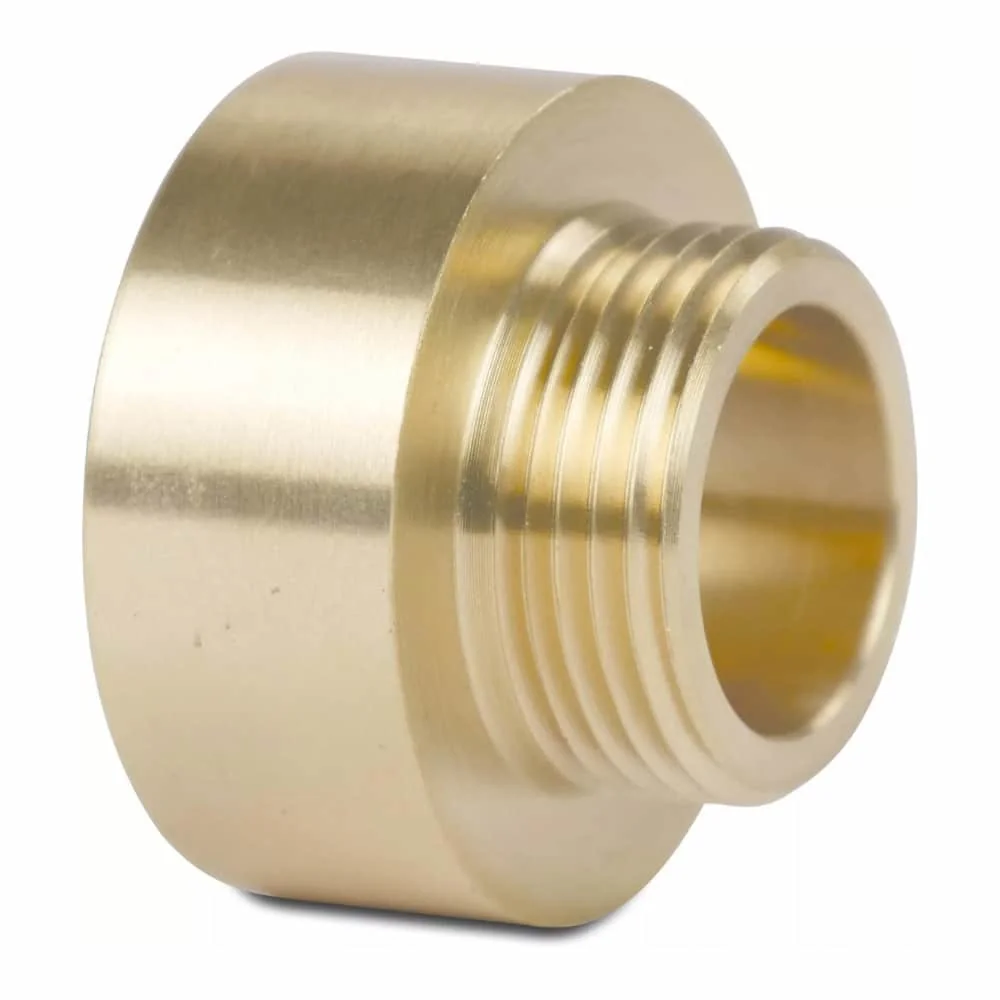

Téann laghdaitheoirí ó tomhas ainmniúil níos mó go ceann níos lú, nó a mhalairt. Tá an dá thaobh tabhachtach mar ní oireann aistriú ach má oireann AG agus IG chomh maith leis an dá thomhas orlaigh.
Féach laghdaitheoiríUillinneacha agus cuacha

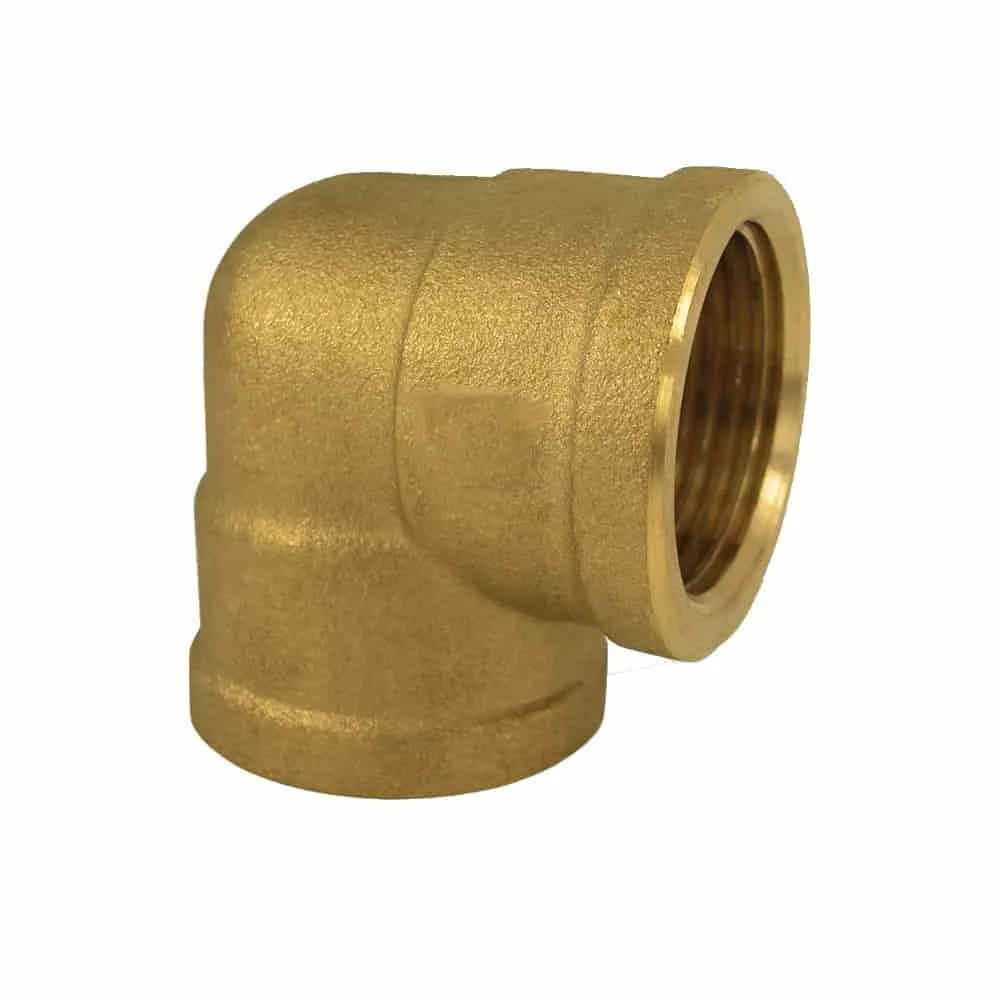

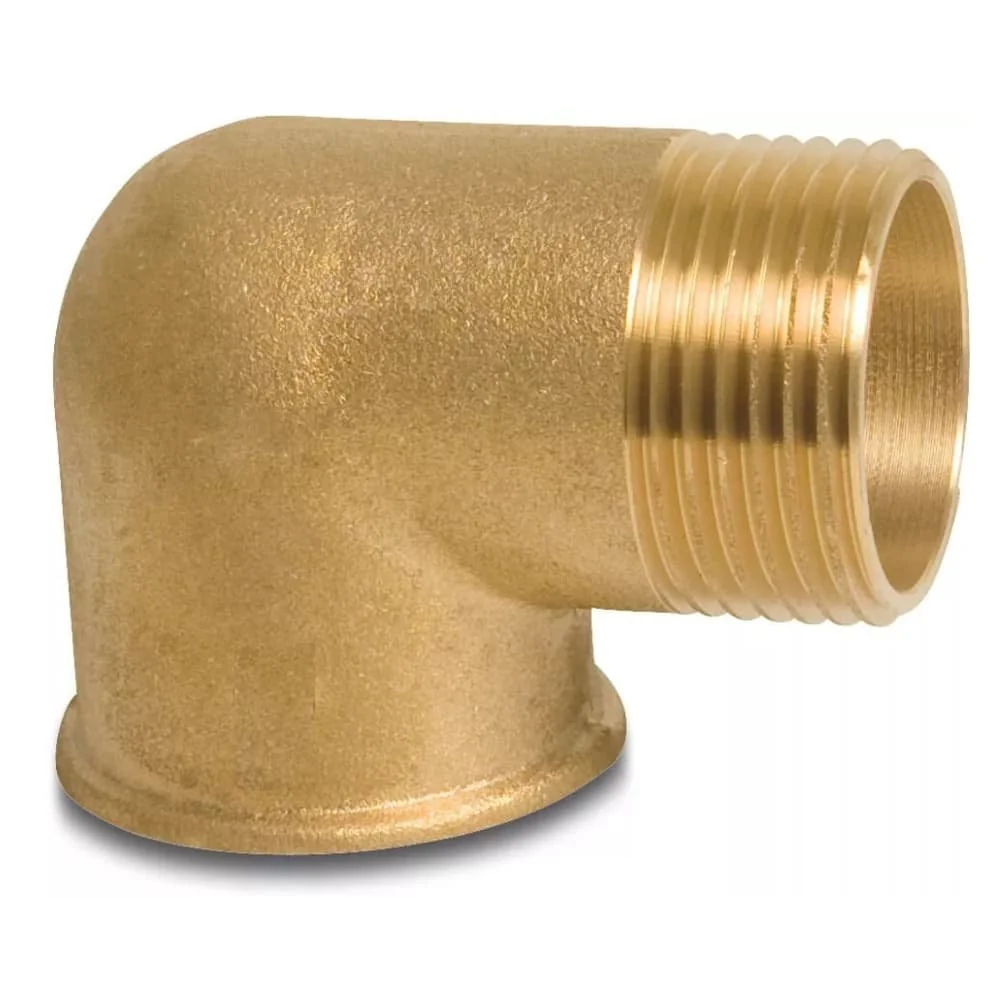

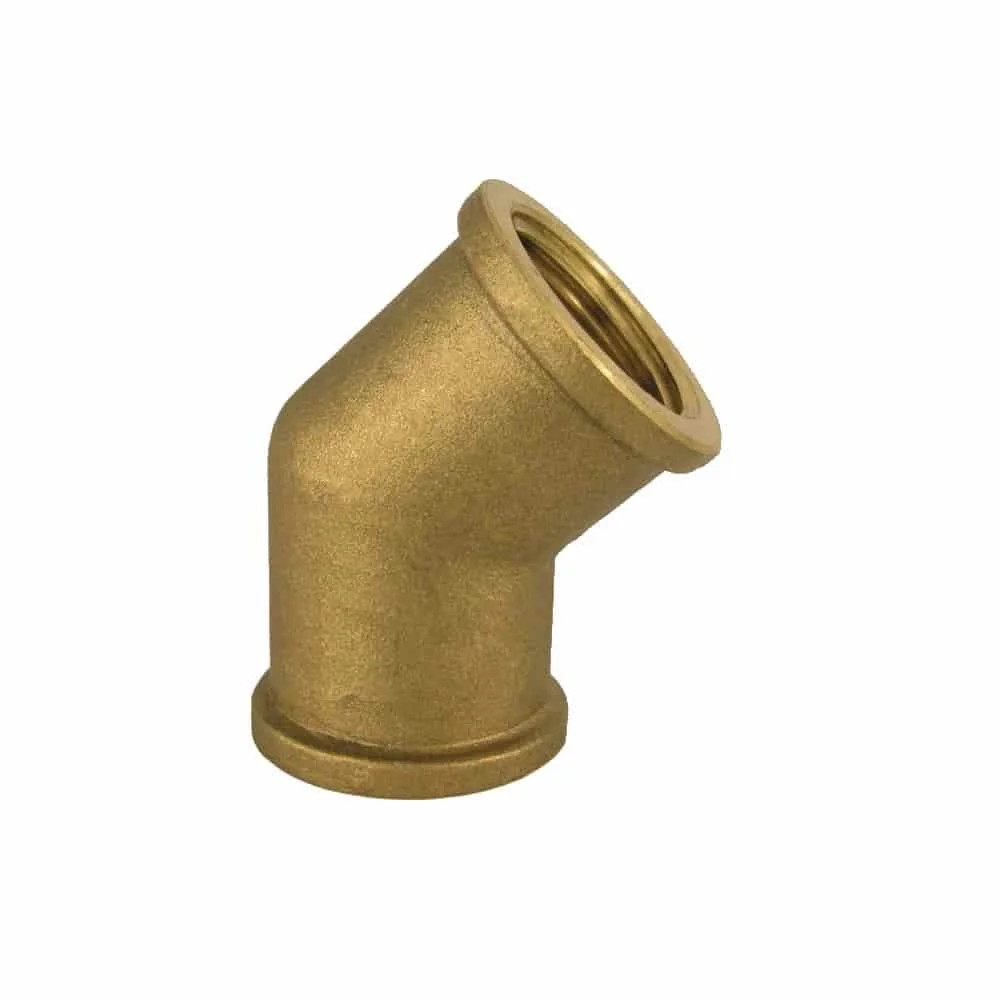

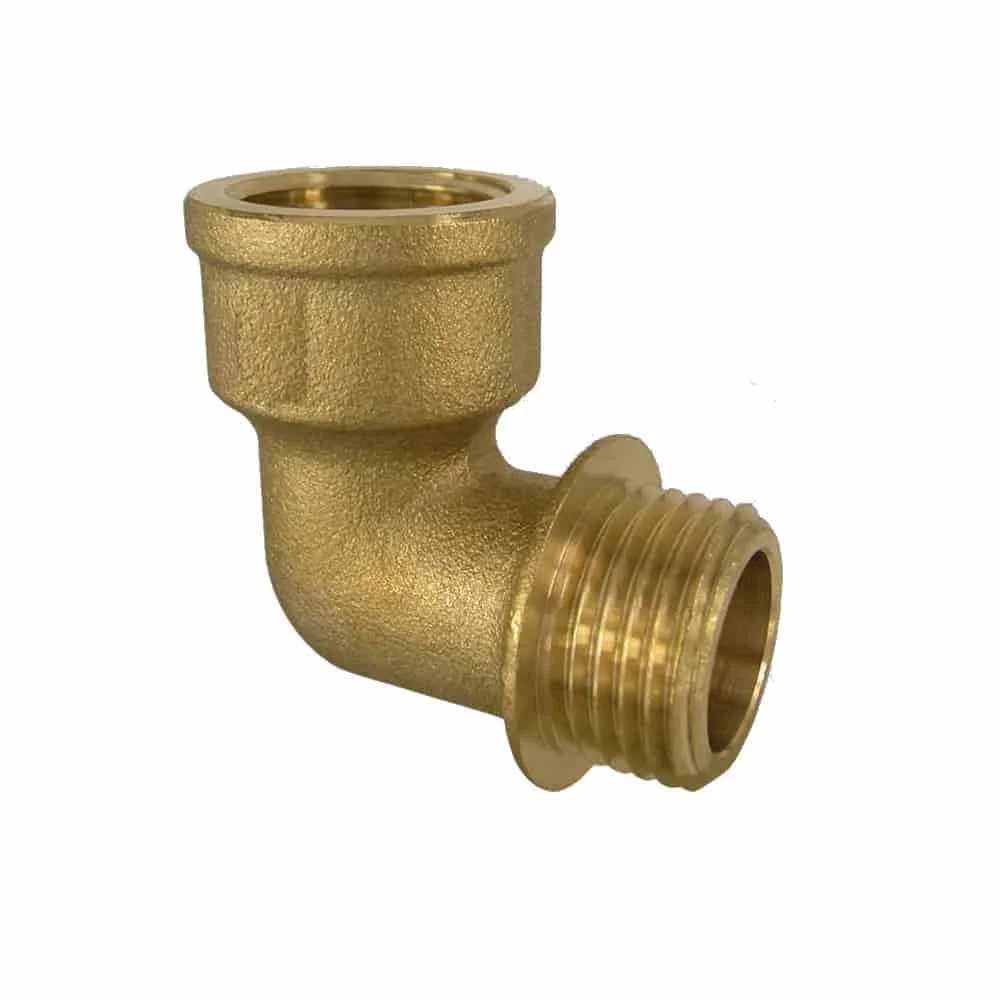

Athraíonn uillinneacha treo píblíne faoi 45 céim nó faoi 90 céim. Mar sin is féidir rian a oiriúnú do bhallaí, cúinní, gléasanna nó rianuithe córais gan an píopa féin a lúbadh.
Féach uillinneacha agus cuachaFoirmeacha breise agus ranganna táirgí gar dóibh

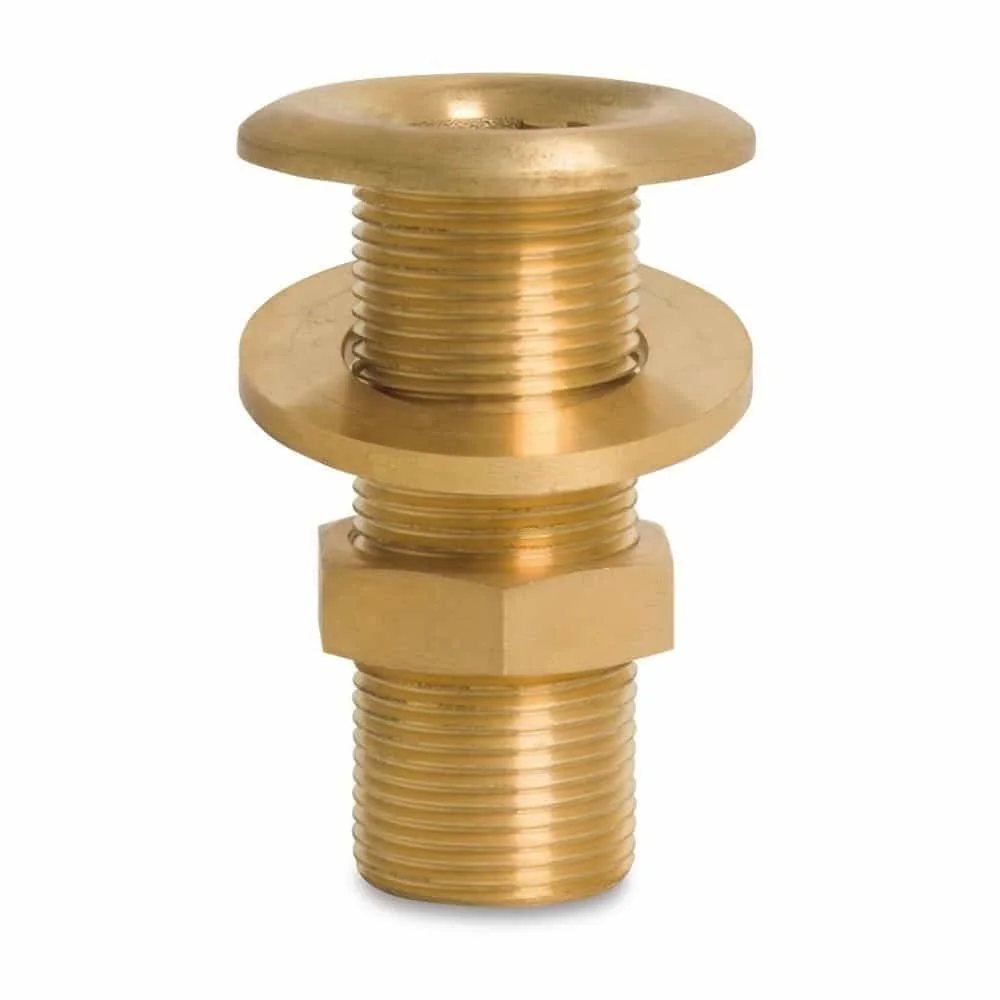

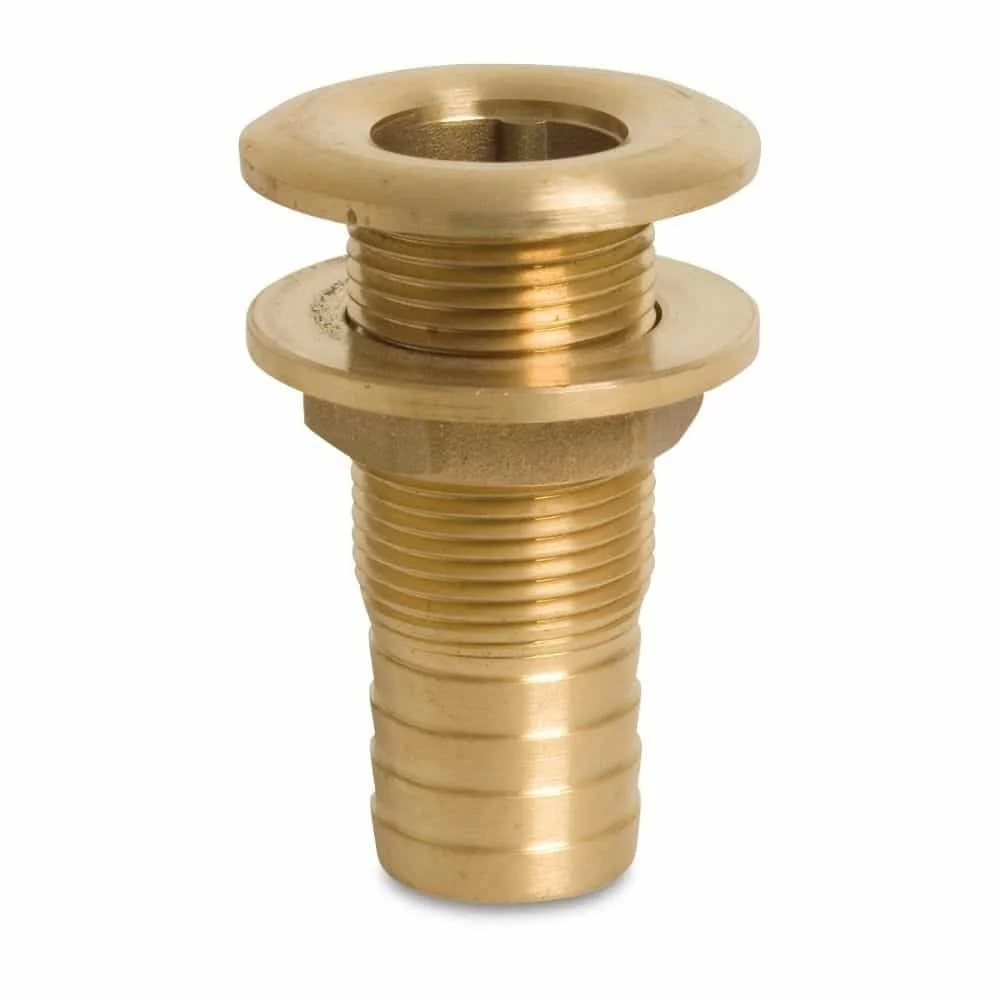

Chomh maith leis na ceithre ghrúpa thuas, tá foirmeacha speisialtaithe eile sa timpeallacht na catagóire. Bealaí tríd an mballa a úsáidtear le haghaidh pasáistí treoraithe balla, síneadh sconna le haghaidh fadú agus nasc ar ghiarlanna agus clúdaithe agus stopairí le haghaidh críoch oscailte.
I gcás craobhóg, áiteanna bailiúcháin agus oibre feistithe, is réimsí cuardaigh ar leith iad ceangail snáithe chomh maith le dáilteoirí agus balla-thacaí. Is iad fítiní snáithe as stáil dhosmálta 316 agus fítiní snáithe as iarann teiligthe grúpaí ábhar gar dóibh. Cuidíonn an scaradh seo le foirm a shoiléiriú ar dtús agus ansin an t-ábhar oiriúnach a chur i gcomparáid de réir sonraí táirge.
Treo snáithe agus tomhais a thuiscint

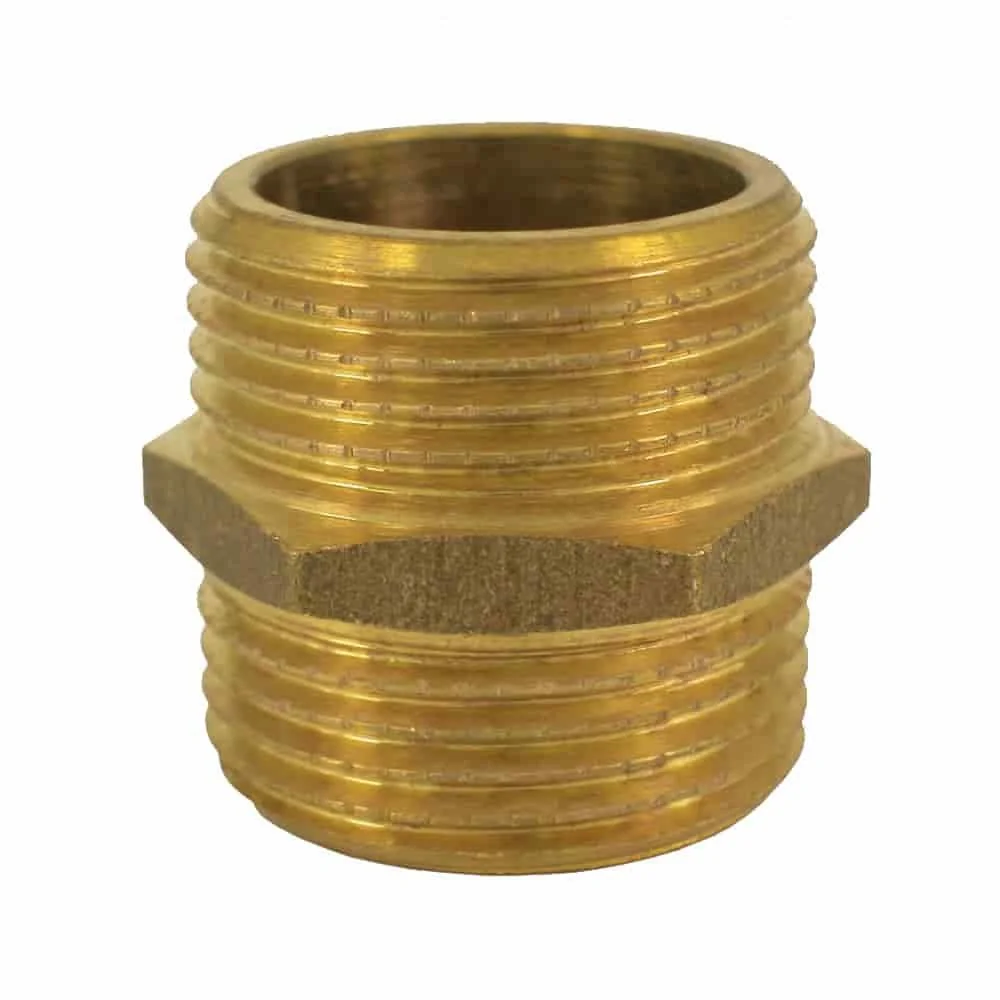

Ciallaíonn an fhoirm ghairid AG snáithe seachtrach. Oireann sé isteach i gcomhpháirt a bhfuil snáithe istigh aici. Ciallaíonn an fhoirm ghairid IG snáithe istigh a n-iontrálfear snáithe seachtrach ann. Ní gá go mbeidh an dá thaobh d'fhitín comhionann. Dá bhrí sin tá an sonrú iomlán cinntitheach: cuireann 1 orlach AG x 1 orlach AG síos ar dhá snáithe seachtracha comhionanna, ach comhcheanglaíonn 2 orlach AG x 1 orlach IG nasc seachtrach mór le nasc isteach níos lú.
Is tomhais ainmniúla iad sonraithe orlaigh agus ní gá go mbeidh siad comhionann le tomhas seachtrach an tsnáithe i gcónaí. D'fhéadfadh comparáid le metro nó rialóir amháin a bheith míthreorach mar sin. Is fearr an comhpháirt reatha a léamh go díreach nó an trastomhas a chinneadh ó chomhpháirt oiriúnach eile. I gcás páirteanna laghdaithe, ba chóir an dá luach a thabhairt faoi deara ar leithligh. Bíonn tionchar ag an gceist freisin an bhfuil nasc mar nasc forchasta, mar cheangal le comhpháirt eile nó mar shnáithe simplí isteach ar an rogha ionaid cheart.
Barr eolais praiticiúla eile don chuardach:
- An dá cheann a ainmniú: Ar dtús AG nó IG, agus an tomhas ainmniúil ina dhiaidh sin. Déanann sé sin comparáid idir tairiscintí níos tapúla.
- An fhoirm a scaradh: Réitíonn uillinn tasc treo agus réitíonn laghdaitheoir tasc tomhais. Is féidir an dá rud a chomhcheangal, ach ní gá iad a bheith in aon pháirt amháin.
- An cineál nasc a mheas: Tá feidhm éagsúil ag béal píobáin solúbtha, ag ceangal tríd an mballa, ag pláta balla agus ag dáileoir, fiú má tharlaíonn méideanna snáithe cosúil.
- An spás a phleanáil: Teastaíonn spás ó uillinn sa dá threo. I gcás alcanna caocha, d'fhéadfadh comhcheangal eile ó cheanglán agus cuach a bheith níos fabhraí.
Trí shampla táirge le sonraí Beachta
Léiríonn na samplaí seo conas is féidir foirm, comhcheangal snáithe agus meáchan a bheith éagsúil laistigh den ghrúpa ábhar céanna. Tagann na sonraí ó chur síos na táirgí agus úsáidtear iad mar threoir le haghaidh comparáide.
Sonraithe ábhair agus feidhmeanna
Cuirtear fítiní as práis ar fáil sa chatagóir seo. Luann roinnt cur síos táirge ainm na cóimhiotail CW617N agus deir siad go bhfuil an t-ábhar oiriúnach d'uisce óil. I measc na réimsí úsáide luaite eile tá obair shláintíochta, suiteáil radaíochta, aerchóirithe, teicneolaíocht gréine, píblínte uisce fuara agus píblínte uisce te. Luaann cur síos táirge áirithe freisin meáin leachtacha agus gáis, an raon folúsach agus raonta brú suas go dtí 16 bar. Tá an fhaisnéis maidir le samhalt ar leith ina shonraí táirge.
Tá comhoiriúnacht na meán tábhachtach chomh maith leis an ábhar. Deir cur síos táirge do nascóir snáithe as CW617N go soiléir nach bhfuil an páirt oiriúnach d'uisce sáile nó d'uisce le clóirín. Mar sin tá seiceáilt ar leith de na sonraí táirge riachtanach i gcás na gcoinníollacha úsáide seo. Is cuid de phleanáil ghairmiúil iad an raon teochta, an raon brú, an cineál séalaithe agus caighdeán an naisc freisin, nuair nach leor go n-oireann píblíne go meicniúil ach go gcaithfidh sí oiriúnú don mheán freisin.
Cuidíonn comparáidí le grúpaí ábhair eile i gcás coinníollacha ar leith. Tá fítiní snáithe as stáil dhosmálta 316 agus fítiní snáithe as iarann teiligthe sna ranganna gar dóibh. D'fhéadfadh stáil dhosmálta 316 a bheith ina rogha ar leith dá mbeadh na riachtanas don mheán nó don timpeallacht difriúil. Is grúpa foirme agus ábhar eile í an t-iarann teiligthe le sonraí teicniúla féin. Fós fanann cá píblíne meán, cá caighdeán agus cá nasc atá i gceist cinntitheach sa chinnt phraiticiúil.
Gnáth-réimsí úsáide
- Suiteáil radaíochta: Cruinníonn anseo athruithe treo, craobhóga, aistrithe idir tomhasanna ainmniúla agus naisc le radaitheoirí nó grúpaí dáilte.
- Obair shláintíochta: Teastaíonn minic leaganacha snáithe éagsúla ó phíblínte uisce, naisc gléis, pasáistí balla agus pointí deiridh.
- Teicneolaíocht gréine agus aeráide: Luaann sonraí táirge sa chatagóir seo na réimsí seo, áit ar chóir sonraithe brú agus teochta a sheiceáil de réir samhlait.
- Nasc píobáin solúbtha: Úsáidtear béil píobáin solúbtha le snáithe seachtrach mar aistriú go píobán solúbtha, ach ceanglaíonn fítiní clasaiceacha snáitheanna píopa.
Pleanáil, suiteáil agus séalaithe
Tosaíonn ullmhú maith le hinventóireacht: cá fhoirm a cuirfear ina ionad, cá treo snáithe a bhféachann amach, cá treo isteach, agus cad é an tomhas ainmniúil ar gach taobh? Ina dhiaidh sin, mór breathnú ar an spás. Teastaíonn fad ó pháirt díreach, teastaíonn achar ó uillinn sa treo nua agus teastaíonn rochtain ó cheangal snáithe le suiteáil. I gcás foirgnimh balla, tagann tacaí, plátaí balla agus bealaí tríd an mballa leo.
Teastaíonn séalú oiriúnach de ghnáth ó cheangail snáithe. Tá córais éagsúla ann, mar shampla téip séalaithe, pasta séalaithe nó snáithe séalaithe. Braitheann an modh oiriúnach ar an gcineál snáithe, ar an meán, ar theocht agus brú agus ar na rialacháin suiteála. Nuair a cuirtear comhpháirt ann cheana ina ionad, ba chóir mar sin a sheiceáil conas a rinneadh an sean-cheangal agus, i gcás amhras, duine gairmiúil a chur san áireamh. I gcás uisce óil, gáis, radaíochta nó córais brú go háirithe, baineann rialacháin úsáide leis a théann thar oiriúnacht simplí an tsnáithe.
Is cuid de réamhullmhú suiteála freisin iad glan dromchla gcutaithe, snáitheanna neamhdhamáistithe agus dianú smachtaithe. Féadfaidh brú rómhór snáitheanna nó comhpháirteanna a stróic, ach ní chomhlíonfidh ceangal ró-lag a fheidhm. Ós féidir le fítiní tiús balla, fad snáithe agus airde tógála éagsúla a bheith acu, tá comparáid idir sonraí táirge bunaidh tábhachtach ná tuairim ghinearálta faoi fhítiní as práis.
Ceisteanna coitianta faoi fhítiní snáithe as práis
Cad is ciall ag AG agus IG le fitín?
Is ciall le AG snáithe seachtrach agus is ciall le IG snáithe istigh. Mar sin tá taobh nasc seachtrach sa tomhas ainmniúil 1/2 orlach ag páirt le 1/2 orlach AG x 3/4 orlach IG agus taobh nasc istigh sa tomhas ainmniúil 3/4 orlach. Caithfidh an dá shonrú dul leis an gcomhpháirt eile.
Cén difríocht idir nascóir snáithe agus ceanglán?
Tá snáitheanna nascóra ag nascóir snáithe agus úsáidtear é go minic mar shíneadh nó mar aistriú. Tá dhá snáithe istigh ag ceanglán agus ceanglaíonn sé dhá snáithe seachtracha go díreach. Mar sin réitíonn an dá fhoirm ceangal díreach ar dhá bhealaí difriúla.
Cathain is fiú laghdaitheoir a úsáid?
Nuair a bhíonn tomhais ainmniúla éagsúla ag dhá thaobh píblíne. Brúnn laghdaitheoir an difríocht sin in aon pháirt amháin. Tá an dá thaobh cinntitheach, mar shampla 2 orlach AG x 1 orlach IG, nó ní oireann an mhéid nó treo an tsnáithe ar shlí eile.
An bhfuil práis CW617N oiriúnach d'uisce óil?
D'éiríonn le roinnt sonraí táirge sa chatagóir seo CW617N práis agus deir siad go bhfuil sé oiriúnach d'uisce óil. Baineann an sonrú seo leis an táirge ámh. I gcás suiteála chonkréiteach, ba chóir caighdeáin, teocht, brú agus rialacháin áitiúla a sheiceáil chomh maith.
An bhféadfar práis a úsáid le haghaidh uisce sáile nó uisce le clóirín?
Níl an freagra ginearálta. Deir cur síos táirge do nascóir snáithe as CW617N nach bhfuil an tsamhail oiriúnach d'uisce sáile nó d'uisce le clóirín. I gcás na meán seo, ba chóir sonraí táirge a sheiceáil ar leithligh agus, más gá, grúpaí ábhair eile a mheas.
Cad iad na sonraí a chuirfí i nóta cuardaigh?
Tá foirm, AG nó IG ar gach taobh, an dá thomhas ainmniúil, an réimés úsáide, an meán, gaisead nó cnaipe nascóra mar rochtain riachtanach agus an spás suiteála ar fáil úsáideach. I gcás ballaí, tagann pointí feistithe agus sonraí an phasáiste tríd an mballa leo.
